压力变送器

产品名称: 压力变送器

产品分类: 普通压力变送器

公司名称: 红器自控（江苏）有限公司

产品描述

2088压力变送器说明书.pdf


2088压力变送器通讯协议.pdf


2088液晶屏压力变送器说明书


3051压力变送器说明书


小巧型压力变送器说明书


小巧型液晶变送器说明书


小巧型数码管压力变送器说明书

A型 电容式压力变送器
用于在高工作压力环境下测量液体、
气体或蒸汽的液位、流量和压力		B型 法兰式压力变送器
适用于高粘度、结晶状介质及
易堵塞场合的压力测量		C型 高温压力变送器
用于高温介质的测量

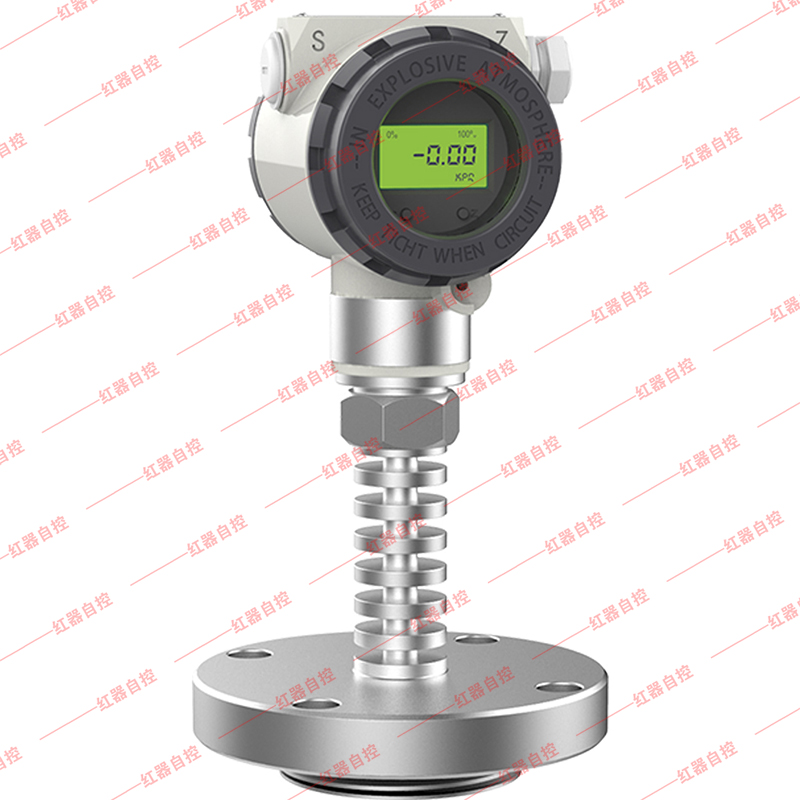

D型 法兰高温平膜型压力变送器
适用于高温、高粘度、结晶状介质及
易堵塞场合的压力测量		E型 卫生卡箍压力变送器
用于食品卫生行业计量（牛奶、啤酒）		F型 带显示小巧型压力变送器
产品体积小巧，易于安装，采用
不锈钢外壳隔离防腐，可现场显示
G型 不带显示小巧型压力变送器
产品体积小巧，易于安装，采用
不锈钢外壳隔离防腐		H型 无线远传式压力变送器
仪表可以通过无线采集各种测量数据，
主要用于野外及偏远地区仪表计量		I型  太阳能供电式压力变送器
可长期使用于无电源场所
（可使用30个阴雨天气）

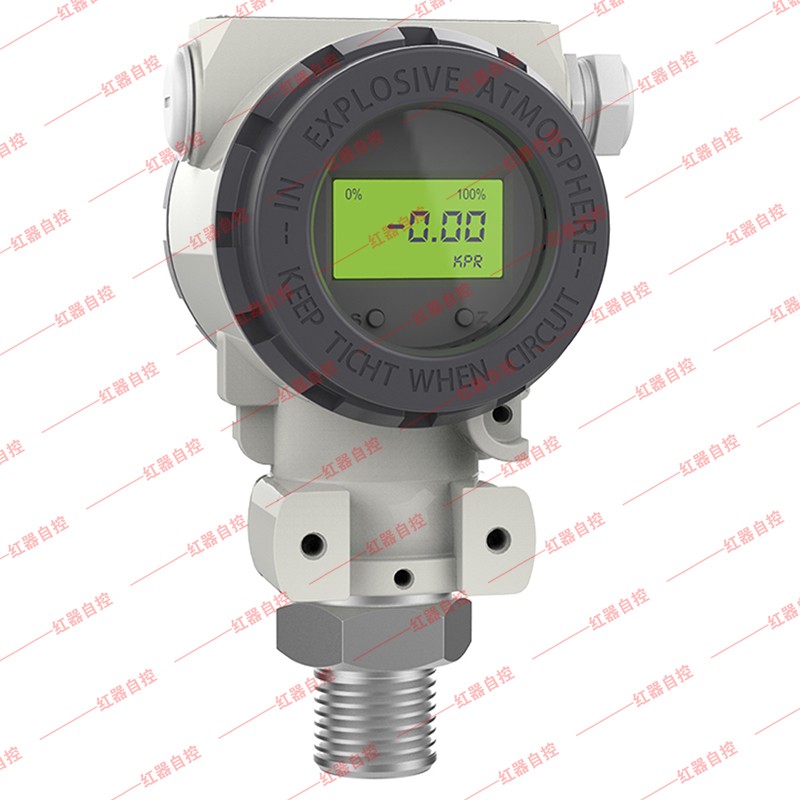

A型 电容式压力变送器
简单介绍：
HQ-3051智能型压力变送器采用高性能的感压芯片，配合先进的电路处理和温度补偿技术，将压力变化转化为线性的电流或电压信号。产品具有HART通讯，具有通讯和自诊断功能，用户利用手持终端或现场总线系统远距离传输、读取、显示和输入变送器的全部工作信息和附加信息。
详情介绍：

1-22101F94F4491 (1).jpg

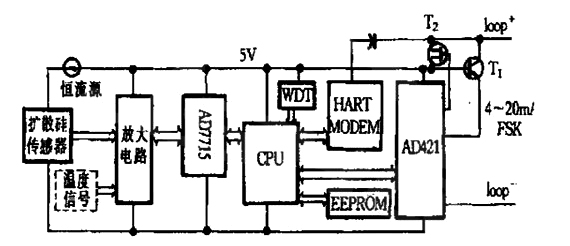

产品详细介绍

智能型压力变送器采用高性能的感压芯片，配合先进的电路处理和温度补偿技术，将压力变化转化为线性的电流或电压信号。产品具有HART通讯，具有通讯和自诊断功能，用户利用手持终端或现场总线系统远距离传输、读取、显示和输入变送器的全部工作信息和附加信息。它可以用来测量表压、负压和绝压。
3051智能型压力变送器
产品特点：
具有反向极性和限流保护；激光调阻温度补偿，范围宽，抗腐蚀，适于多种介质；过载及抗干扰能力强，性能稳定；独特显示表头设计，可以选配模拟、数字显示表头；零点和满量程可通过手操器调节，量程迁移范围宽。

技术参数：
测量介质
气体、液体、油等与316兼容的介质
测量形式及范围
表压（G）---zui大(0～120)MPa, zui小(0～1)KPa
绝压（A）---zui大(0～120)MPa, zui小 (0～10)KPa
负压（B）---zui大(-0.1～40)MPa, zui小(-0.2～0.2 )KPa
精度等级：
0.1、 0.25、 0.5
过载能力：
量程的2～20倍
长期稳定性：
小于0.25%FS/年，小于0.5%FS/年
供电电源：
15～36 VDC（标定电压24VDC）
输出信号：
(4～20)mA（二线制）HART通讯
显示方式：
4位LCD显示
操作方式：
自带2位轻触摸按键
零点量程迁移
直接通过按键对零点、量程进行迁移
工作温度：
（-40～80）℃    补偿温度：（-20～70）℃
过程连接：
M20×1.5外螺纹或用户注明
隔离膜片材料：
1Cr18Ni9Ti
外壳材料：
合金铝
防护等级：
IP65

零点和量程调节:

       变送器的零点和量程调节可以通过变送器本身的按键进行现场调节；也可以通过手持终端远程调节。具体方法是：加零点压力并稳定后，同时按住Z和S键（Z为零点调节，S为量程调节）5秒钟松开，按Z键2秒调节零点，加满程压力并稳定后，按S键2秒调节满程。注：零点校准调节范围为压力量程的±8%，量程校准范围为压力量程的30%～100%，连续可调。调节完毕后，盖好密封盖并拧紧。

产品选型

HQ2088-压力变送器
类型1普通型

2高温型
规格范围A0-5KPa-20KPa

B0-20kpa-70KPa

C0-70KPa-350KPa

D0-200KPa-700KPa

E0-0.7MPa-3.5MPa

F0-2.0MPa-7MPa

G0-7MPa-35MPa

H-0.1-0Mpa

I-0.1-100KPa

J-0.1-250KPa

K-0.1-600KPa

L-0.1-1MPa

M-0.1-2.5MPa

N-0.1-6MPa

O-0.1-10MPa
输出方式1二线制(4～20)mA

2Hart协议

3RS485协议
显示方式1无显示（默认）

2液晶数字显示

3液晶百分比显示

4数码管显示
电气连接规格1M20*1.5(标配)

2G1/2

3M12*1.5
供电方式T光伏供电

B3.6V电池供电

DCDC 24V

ACAC 220V
防爆形式N无防爆要求

D隔爆型EXd II CT6

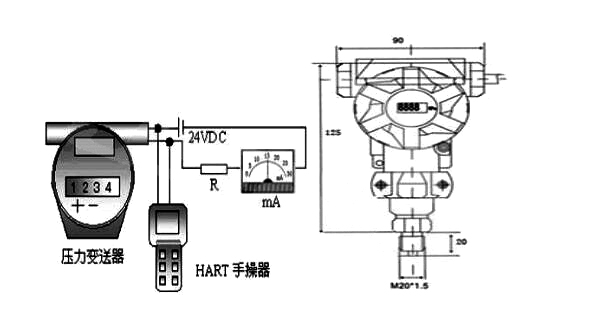

 外形尺寸

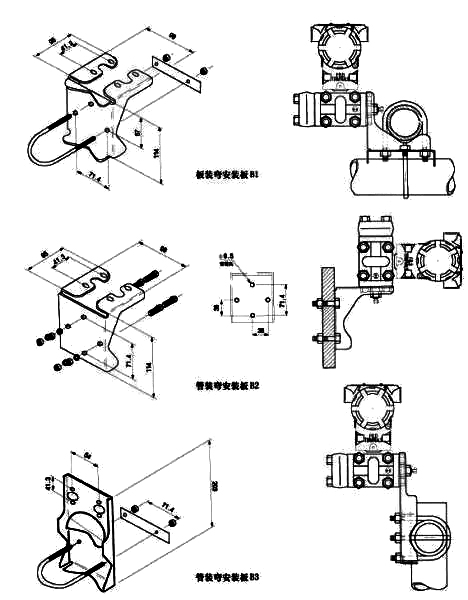

安装示意图

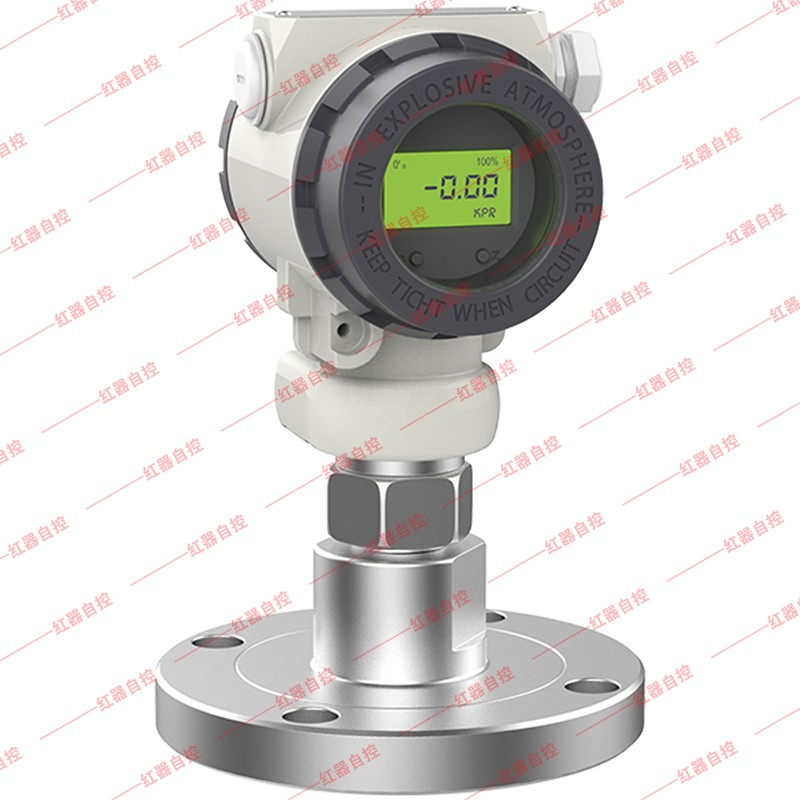

B型 法兰式压力变送器

简单介绍：
HQ-3051智能型压力变送器采用高性能的感压芯片，配合先进的电路处理和温度补偿技术，将压力变化转化为线性的电流或电压信号。产品具有HART通讯，具有通讯和自诊断功能，用户利用手持终端或现场总线系统远距离传输、读取、显示和输入变送器的全部工作信息和附加信息。
详情介绍：


产品详细介绍

智能型压力变送器采用高性能的感压芯片，配合先进的电路处理和温度补偿技术，将压力变化转化为线性的电流或电压信号。产品具有HART通讯，具有通讯和自诊断功能，用户利用手持终端或现场总线系统远距离传输、读取、显示和输入变送器的全部工作信息和附加信息。它可以用来测量表压、负压和绝压。
3051智能型压力变送器

产品特点：
       具有反向极性和限流保护；激光调阻温度补偿，范围宽，抗腐蚀，适于多种介质；过载及抗干扰能力强，性能稳定；独特显示表头设计，可以选配模拟、数字显示表头；零点和满量程可通过手操器调节，量程迁移范围宽。
技术参数：
测量介质
气体、液体、油等与316兼容的介质
测量形式及范围
表压（G）---zui大(0～120)MPa, zui小(0～1)KPa
绝压（A）---zui大(0～120)MPa, zui小 (0～10)KPa
负压（B）---zui大(-0.1～40)MPa, zui小(-0.2～0.2 )KPa
精度等级：
0.1、 0.25、 0.5
过载能力：
量程的2～20倍
长期稳定性：
小于0.25%FS/年，小于0.5%FS/年
供电电源：
15～36 VDC（标定电压24VDC）
输出信号：
(4～20)mA（二线制）HART通讯
显示方式：
4位LCD显示
操作方式：
自带2位轻触摸按键
零点量程迁移
直接通过按键对零点、量程进行迁移
工作温度：
（-40～80）℃    补偿温度：（-20～70）℃
过程连接：
M20×1.5外螺纹或用户注明
隔离膜片材料：
1Cr18Ni9Ti
外壳材料：
合金铝
防护等级：
IP65

零点和量程调节:

       变送器的零点和量程调节可以通过变送器本身的按键进行现场调节；也可以通过手持终端远程调节。具体方法是：加零点压力并稳定后，同时按住Z和S键（Z为零点调节，S为量程调节）5秒钟松开，按Z键2秒调节零点，加满程压力并稳定后，按S键2秒调节满程。注：零点校准调节范围为压力量程的±8%，量程校准范围为压力量程的30%～100%，连续可调。调节完毕后，盖好密封盖并拧紧。

产品选型

HQ2088-压力变送器
类型1普通型

2高温型
规格范围A0-5KPa-20KPa

B0-20kpa-70KPa

C0-70KPa-350KPa

D0-200KPa-700KPa

E0-0.7MPa-3.5MPa

F0-2.0MPa-7MPa

G0-7MPa-35MPa

H-0.1-0Mpa

I-0.1-100KPa

J-0.1-250KPa

K-0.1-600KPa

L-0.1-1MPa

M-0.1-2.5MPa

N-0.1-6MPa

O-0.1-10MPa
输出方式1二线制(4～20)mA

2Hart协议

3RS485协议
显示方式1无显示（默认）

2液晶数字显示

3液晶百分比显示

4数码管显示
电气连接规格1M20*1.5(标配)

2G1/2

3M12*1.5
供电方式T光伏供电

B3.6V电池供电

DCDC 24V

ACAC 220V
防爆形式N无防爆要求

D隔爆型EXd II CT6



 外形尺寸


安装示意图

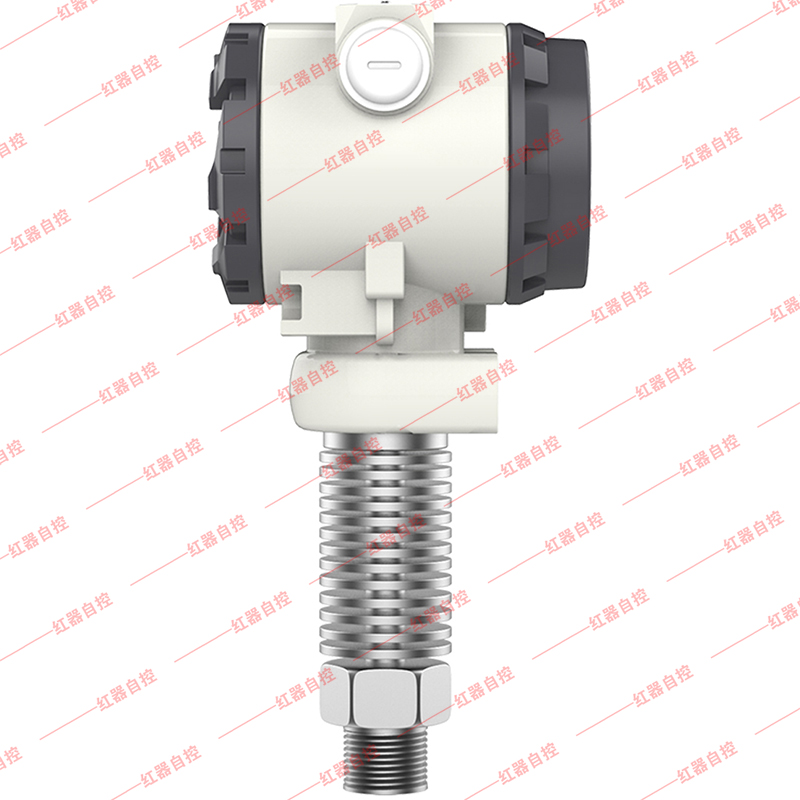

C型 高温压力变送器

简单介绍：
普通的压阻式压力传感器其敏感控测惠斯顿电桥的四个力敏点阻是用集成电路工艺制造的，电阻间用PN结相互隔离。由于受到PN结耐温限制，zui高使用温度仅125°C，而实际上由于PN结反向漏电流随温度的指数上升关系，在温度超过100°C后，传感器性能已大大劣化，这限制了普通压阻传感器的可用温度范围。利用厚薄膜技术制作力敏电阻，可将使用温度扩展至125°C；利用多晶硅SOI技术制作力敏电阻，可将使用温度扩展至150°C；利用传统SOS技术和先 进的SOI技术可将使用温度扩展至180°C—350°C；利用zui新的β相高温力敏材料碳化硅与SOI技术的结合，可将使用温度扩展至450°C—850°C。
详情介绍：


高温压力变送器产品概述





    普通的压阻式压力传感器其敏感控测惠斯顿电桥的四个力敏点阻是用集成电路工艺制造的，电阻间用PN结相互隔离。由于受到PN结耐温限制，zui高使用温度仅125°C，而实际上由于PN结反向漏电流随温度的指数上升关系，在温度超过100°C后，传感器性能已大大劣化，这限制了普通压阻传感器的可用温度范围。利用厚薄膜技术制作力敏电阻，可将使用温度扩展至125°C；利用多晶硅SOI技术制作力敏电阻，可将使用温度扩展至150°C；利用传统SOS技术和先进的SOI技术可将使用温度扩展至180°C—350°C；利用zui新的β相高温力敏材料碳化硅与SOI技术的结合，可将使用温度扩展至450°C—850°C，本系列产品是利用德国HELM公司的国际先进传感器，配合高精度电子元件，经严格的工艺过程装配而成。
高温压力变送器产品特点

◇全不锈钢外壳，卓越的抗腐蚀性能
◇ 压力测量范围宽
◇ 温度测量范围宽，温度误差极小
◇ 工作稳定   抗干扰能力强
◇ 可靠性高，双膜片结构
◇ 外形尺寸小，重量轻，类型齐全
◇ 反相极性过压过流保护
◇ 测量介质范围广

高温压力变送器产品性能

测量范围

0~10KPa...100MPa

过载能力

2倍满量程压力(其中100MPa的产品过压为1.1倍满量程压力)

压力类型

表压或绝压或密封参考压力

测量介质

  与316不锈钢兼容的气体或液体

综合精度

±0.25%FS

±0.5%FS

±1%FS

使用温区

-40°C~+150°C

-40°C~+200°C

-55°C~+250°C

-25°C~+350°C

补偿温区

-20°C~+130°C

-20°C~+180°C

-20°C~+200°C

0°C~+250°C

长期稳定性

典型：±0.1%FS/年

zui大：±0.2%FS/年

零点温度漂移

典型：±0.02%FS/℃

zui大：±0.05%FS/℃

灵敏度温度漂移

典型：±0.02%FS/℃

zui大：±0.05%FS/℃

供电范围

12~36VDC（一般24VDC）

信号输出

4~20mA / 1~5V DC / 0~5V DC

负载电阻

≤(U-12)/0.02  Ω

响应时间

≤3 ms

热迟滞

±0.1%（典型）

外壳防护

插头型（IP65）；  电缆型（IP67）

安全防爆

Ex iaⅡ CT5

高温压力变送器产品选型

HQ2088-压力变送器
类型1普通型

2高温型
规格范围A0-5KPa-20KPa

B0-20kpa-70KPa

C0-70KPa-350KPa

D0-200KPa-700KPa

E0-0.7MPa-3.5MPa

F0-2.0MPa-7MPa

G0-7MPa-35MPa

H-0.1-0Mpa

I-0.1-100KPa

J-0.1-250KPa

K-0.1-600KPa

L-0.1-1MPa

M-0.1-2.5MPa

N-0.1-6MPa

O-0.1-10MPa
输出方式1二线制(4～20)mA

2Hart协议

3RS485协议
显示方式1无显示（默认）

2液晶数字显示

3液晶百分比显示

4数码管显示
电气连接规格1M20*1.5(标配)

2G1/2

3M12*1.5
供电方式T光伏供电

B3.6V电池供电

DCDC 24V

ACAC 220V
防爆形式N无防爆要求

D隔爆型EXd II CT6

选型提示：
    1.  产品的使用温度范围可分选五项（C1、C2、C3、C4、C5），用户可根据工矿要求确定zui适合的使用温度范围，使其产品选型更经济。
    2.  选型附加功能代号“E” 本安防爆型Ex iaIICT5，须经安全栅供电。
    3.  其它特殊要求，敬请与本公司商洽，并在订单中注明。

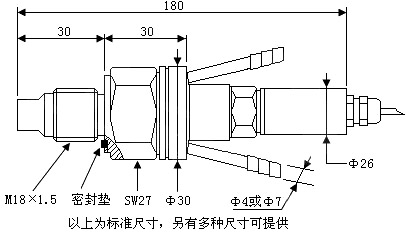

HQ-2088高温压力表结构示意图






D型 法兰高温平膜型压力变送器


简单介绍：
HQ-308（原2088）扩散硅压力传感器产品特点：具有反向极性和限流保护；激光调阻温度补偿；零点、量程可现场调节；范围宽抗腐蚀，适于多种介质；过载及抗干扰能力强，性能稳定。
详情介绍：
HQ308扩散硅压力变送器
HQ308扩散硅压力变送器产品概述
HQ308系列压力变送器具有工作可靠、性能稳定、安装使用方便、体积小、重量轻、性能价格比高等特点，能在各种正负压力测量中得到广泛运用。
HQ308系列压力变送器采用进口扩散硅或陶瓷芯体作为压力检测元件，传感器信号经高性能电子放大器转换成0~ 10mA或4~ 20mA统一输出信号。可替代传统的远传压力表、霍尔元件、差动变送器，并具有DDZ- I及DDZ- II型变送器性能。能与各种型号的动圈式指示仪、数字压力表、电子电位差计配套使用，也能与各种自动调节系统或计算机系统配套使用。广泛用于电力、石化、机械、冶金等行业及各种能源计量领域

HQ308扩散硅压力变送器主要技术参数
精度等级0.3级基本误差+0.3%输出特性①0~ 10mA输出，负载电阻0~ 1.5KO !②4- -20mA输出，负载电阻0 ~ 6000③恒流输出内阻大于10MO④二线制4-20mA输出
0.5级基本误差+0.5%标准供电DC24V
非线性误差0.3级≤+0.3% FS防爆标志(RPT- II ): Exia I CT4-6
0.5级≤+0.5% FS

滞后误差≤士0.3% FS

不灵敏区≤+0.3% FS

HQ308扩散硅压力变送器测量范围
表    压：0-5kPa ~ 100MPa
绝    压：0-20kPa ~ 100MPa
密封表压：0-7MPa ~ 120MPa
负    压： -100kPa ~ 700kPa

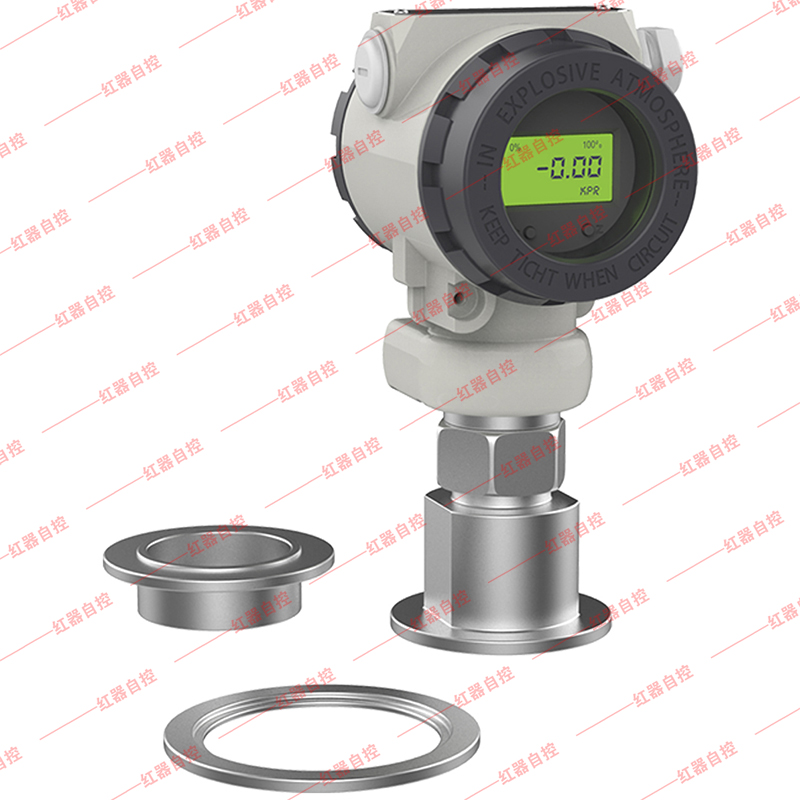

E型 卫生卡箍压力变送器
简单介绍：
卫生卡箍型压力变送器采用高性能的感压芯片，配合先进的电路处理和温度补偿技术，将压力变化转化为线性的电流或电压信号。产品具有HART通讯，具有通讯和自诊断功能，用户利用手持终端或现场总线系统远距离传输、读取、显示和输入变送器的全部工作信息和附加信息。它可以用来测量表压、负压和绝压。
详情介绍：


产品详细介绍

卫生卡箍型压力变送器采用高性能的感压芯片，配合先进的电路处理和温度补偿技术，将压力变化转化为线性的电流或电压信号。产品具有HART通讯，具有通讯和自诊断功能，用户利用手持终端或现场总线系统远距离传输、读取、显示和输入变送器的全部工作信息和附加信息。它可以用来测量表压、负压和绝压。
HQ3051卫生卡箍型压力变送器
产品特点：

具有反向极性和限流保护；激光调阻温度补偿，范围宽，抗腐蚀，适于多种介质；过载及抗干扰能力强，性能稳定；独特显示表头设计，可以选配模拟、数字显示表头；零点和满量程可通过手操器调节，量程迁移范围宽。
技术参数：
测量介质
气体、液体、油等与316兼容的介质
测量形式及范围
表压（G）---zui大(0～120)MPa, zui小(0～1)KPa
绝压（A）---zui大(0～120)MPa, zui小 (0～10)KPa
负压（B）---zui大(-0.1～40)MPa, zui小(-0.2～0.2 )KPa
精度等级：
0.1、 0.25、 0.5
过载能力：
量程的2～20倍
长期稳定性：
小于0.25%FS/年，小于0.5%FS/年
供电电源：
15～36 VDC（标定电压24VDC）
输出信号：
(4～20)mA（二线制）HART通讯
显示方式：
4位LCD显示
操作方式：
自带2位轻触摸按键
零点量程迁移
直接通过按键对零点、量程进行迁移
工作温度：
（-40～80）℃    补偿温度：（-20～70）℃
过程连接：
M20×1.5外螺纹或用户注明
隔离膜片材料：
1Cr18Ni9Ti
外壳材料：
合金铝
防护等级：
IP65

零点和量程调节:

变送器的零点和量程调节可以通过变送器本身的按键进行现场调节；也可以通过手持终端远程调节。具体方法是：加零点压力并稳定后，同时按住Z和S键（Z为零点调节，S为量程调节）5秒钟松开，按Z键2秒调节零点，加满程压力并稳定后，按S键2秒调节满程。注：零点校准调节范围为压力量程的±8%，量程校准范围为压力量程的30%～100%，连续可调。调节完毕后，盖好密封盖并拧紧。

产品选型


HQ3051-压力变送器
连接方式A直装式

B法兰直装式

C卡箍直装式

GGP夹装式
规格范围10-0.6~6KPa

20-4~40KPa

30-40~200KPa

40-160~700KPa

50-0.4~2.0MPa

60-1.6~7.0MPa

70-4~20MPa

80-4.0~40MPa

90-10-60MPa

10-0.1-0MPa

11-100kpa~100kpa
输出方式E1二线制(4～20)mA

E2HART协议输出

E3RS485协议

E41-5V低功耗

E5其它注明
显示方式D1无显示（默认）

D2液晶数字显示

D3液晶百分比显示

D4数码管显示
膜片材质M316L

D钽

F四氟

HB哈氏合金B

HC哈氏合金C
供电方式T光伏供电


3.6V电池供电

DCDC 24V

ACAC 220V
防爆形式N无防爆要求

D隔爆型EXd II CT6

外形尺寸


安装示意图

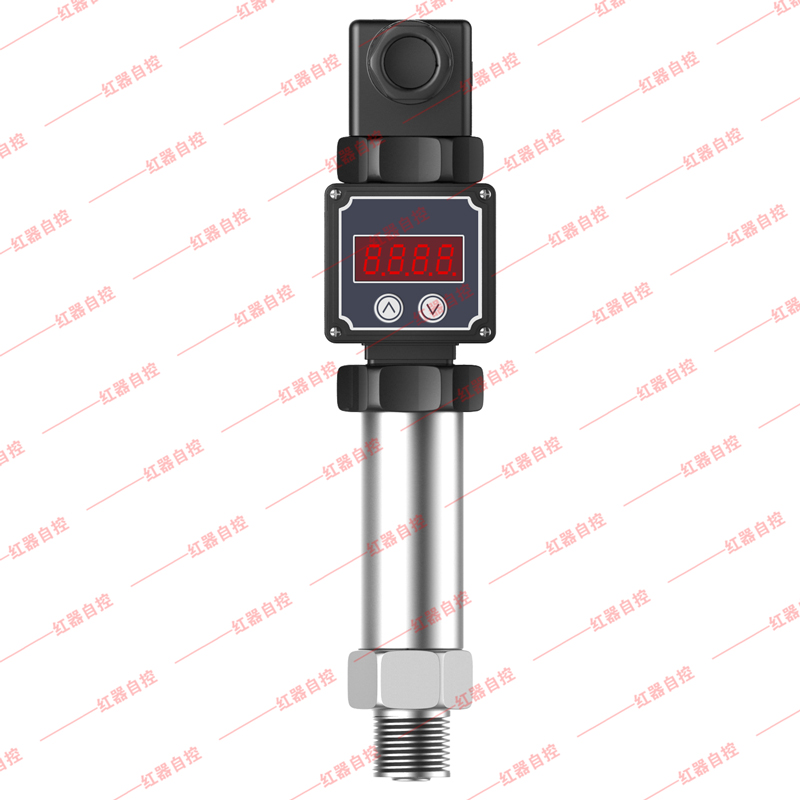

F型 带显示小巧型压力变送器

简单介绍：
HQ316小巧型压力变送器采用高性能的感压芯片，配合先进的电路处理和温度补偿技术，将压力变化转化为线性的电流或电压信号。产品体积小巧，易于安装，采用不锈钢外壳隔离防腐，适于测量与接触部分材质相兼容的气体和液体等介质，它可以用来测量表压、负压和绝压。



详情介绍：

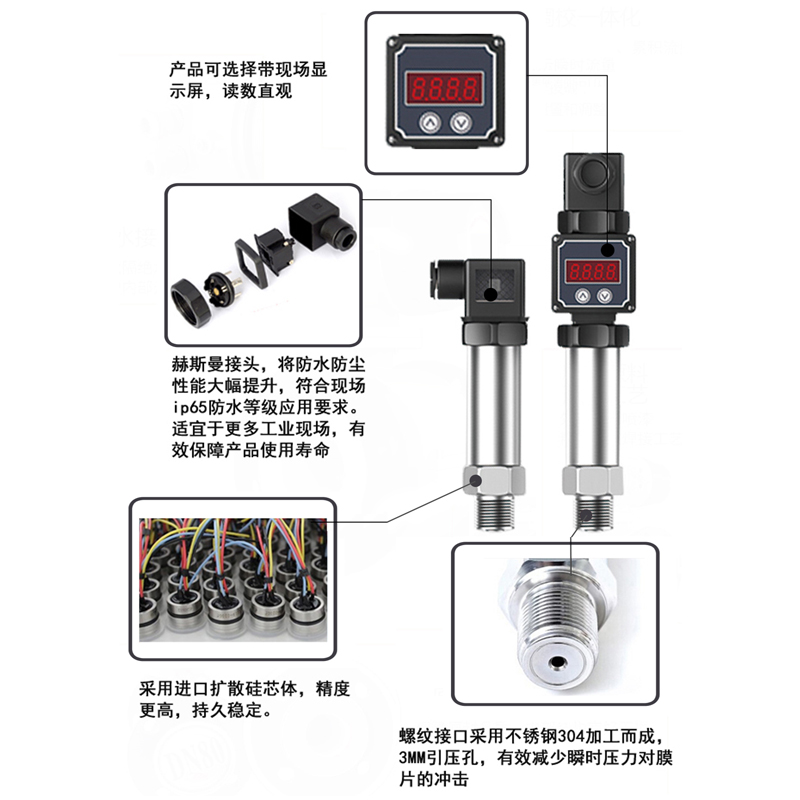

HQS316小巧型压力变送器
HQS316小巧型压力变送器产品概述
  HQS316小巧型压力变送器采用不锈钢外壳隔离防腐，外形设计精巧，安装十分简便。

HQS316小巧型压力变送器产品类型
  HQS316:1、扩散硅压力变送器2、陶瓷压力变送器

HQS316小巧型压力变送器产品特点
  1、可调节
  2、工作稳定可靠抗振动、抗冲击
  3、反极性、过电压保护防电磁射频干扰

HQS316小巧型压力变送器测量范围
HQS316
表    压: 0-5KPa- 100MPa
绝    压: 0-2KPa- 100MPa
密封表压: 0-7MPa- 100MPa
负    压: -100KPa-700KPa

HQS316小巧型压力变送器产品细节
HQ316小巧型变送器
规格范围A0-5KPa-20KPa

B0-20KPa-70KPa

C0-70KPa-350KPa

D0-200KPa-700KPa

E0-0.7MPa-3.5MPa

F0-2.0MPa-7MPa

G0-7MPa-35MPa

H0-20MPa-100MPa
输出方式E4-20mADC 二线

HHART协议输出

RRS485协议

K0-10mA

M其它注明
显示方式1无显示（默认）

2液晶数字显示

3液晶百分比显示

4数码管显示
电气连接C3M20*1.5(标配)

C4G1/2

C5赫斯曼接头

C1电缆引出式（防护等级IP65）

C2接插件连接式（防护等级IP65)

M用户约定
供电方式AC220VAC

DC24VDC

D3.6V电池供电

T光伏供电
隔离膜片B316不锈钢

HC哈氏合金C

D钽

M蒙乃尔
精度等级I0.1%

II0.25%

III0.5%

IIII1.0%
防爆形式N无防爆要求

D隔爆型EXd II CT6

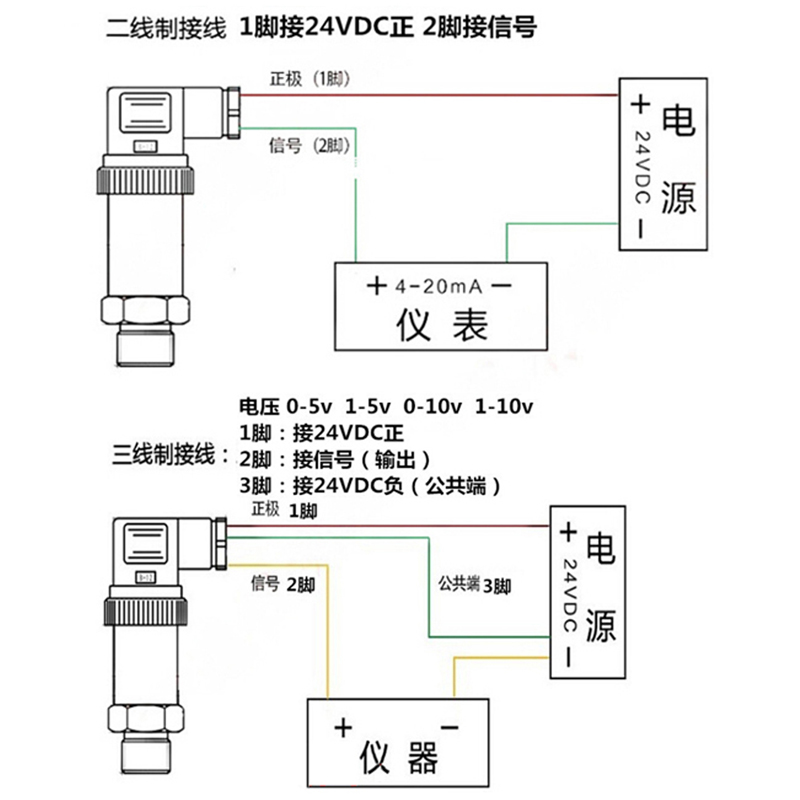

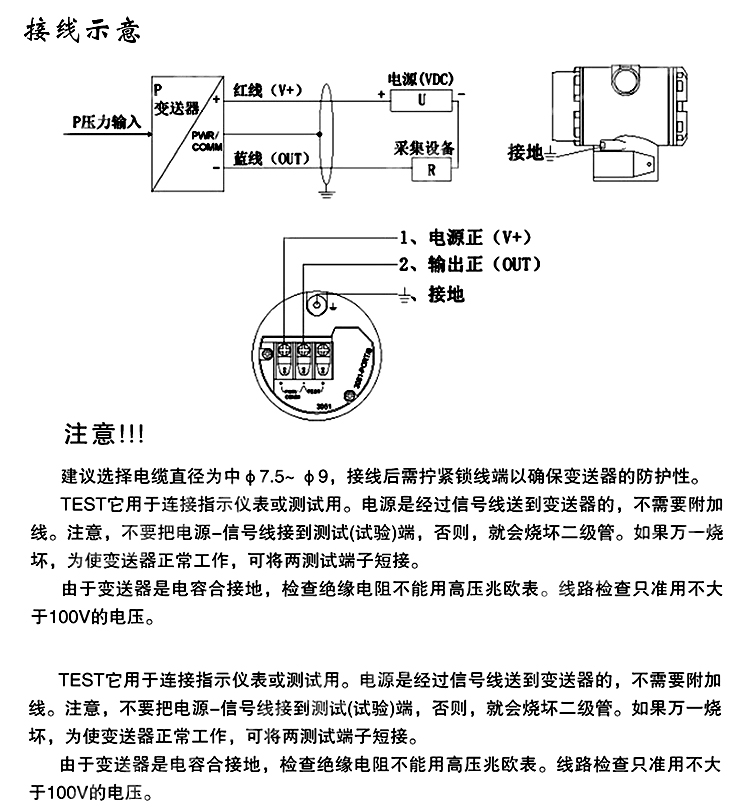

HQS316小巧型压力变送器接线

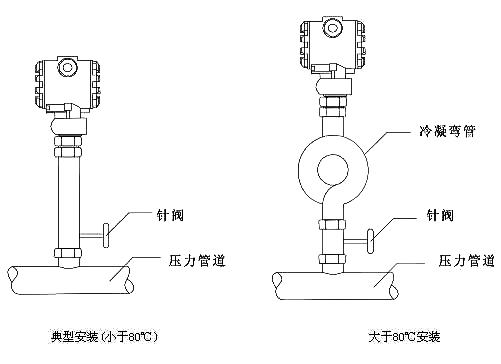

小巧型压力变送器安装示意图

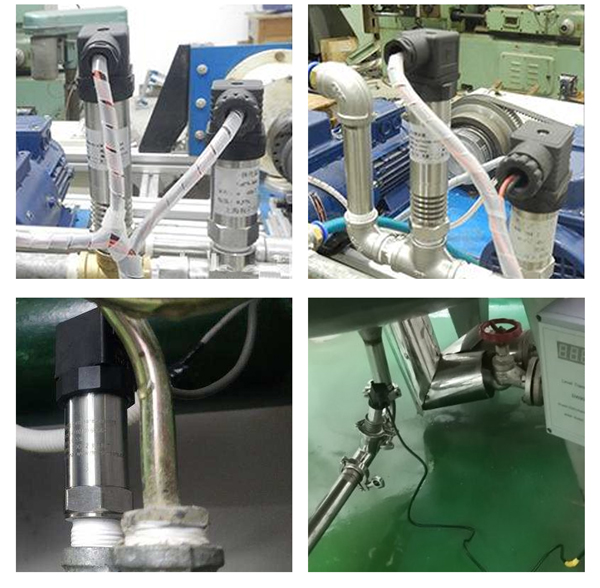

小巧型压力变送器现场安装示意图

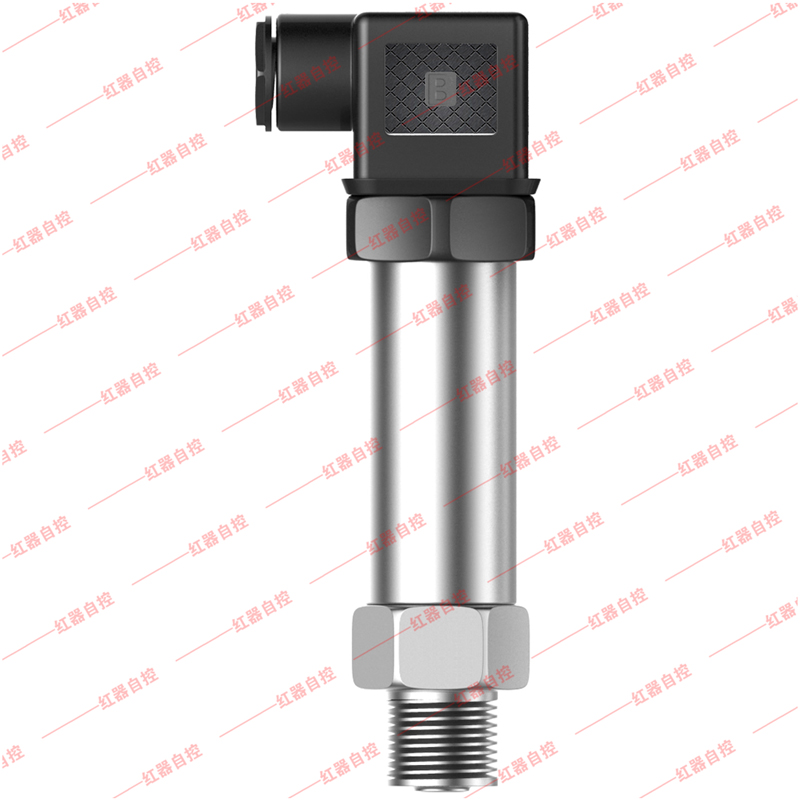

G型 不带显示小巧型压力变送器
简单介绍：
HQ316小巧型压力变送器采用高性能的感压芯片，配合先进的电路处理和温度补偿技术，将压力变化转化为线性的电流或电压信号。产品体积小巧，易于安装，采用不锈钢外壳隔离防腐，适于测量与接触部分材质相兼容的气体和液体等介质，它可以用来测量表压、负压和绝压。



详情介绍：
HQS316小巧型压力变送器
HQS316小巧型压力变送器产品概述
  HQS316小巧型压力变送器采用不锈钢外壳隔离防腐，外形设计精巧，安装十分简便。

HQS316小巧型压力变送器产品类型
  HQS316:1、扩散硅压力变送器2、陶瓷压力变送器

HQS316小巧型压力变送器产品特点
  1、可调节
  2、工作稳定可靠抗振动、抗冲击
  3、反极性、过电压保护防电磁射频干扰

HQS316小巧型压力变送器测量范围
HQS316
表    压: 0-5KPa- 100MPa
绝    压: 0-2KPa- 100MPa
密封表压: 0-7MPa- 100MPa
负    压: -100KPa-700KPa

HQS316小巧型压力变送器产品细节


HQ316小巧型变送器
规格范围A0-5KPa-20KPa

B0-20KPa-70KPa

C0-70KPa-350KPa

D0-200KPa-700KPa

E0-0.7MPa-3.5MPa

F0-2.0MPa-7MPa

G0-7MPa-35MPa

H0-20MPa-100MPa
输出方式E4-20mADC 二线

HHART协议输出

RRS485协议

K0-10mA

M其它注明
显示方式1无显示（默认）

2液晶数字显示

3液晶百分比显示

4数码管显示
电气连接C3M20*1.5(标配)

C4G1/2

C5赫斯曼接头

C1电缆引出式（防护等级IP65）

C2接插件连接式（防护等级IP65)

M用户约定
供电方式AC220VAC

DC24VDC

D3.6V电池供电

T光伏供电
隔离膜片B316不锈钢

HC哈氏合金C

D钽

M蒙乃尔
精度等级I0.1%

II0.25%

III0.5%

IIII1.0%
防爆形式N无防爆要求

D隔爆型EXd II CT6

HQS316小巧型压力变送器接线



小巧型压力变送器安装示意图
小巧型压力变送器现场安装示意图

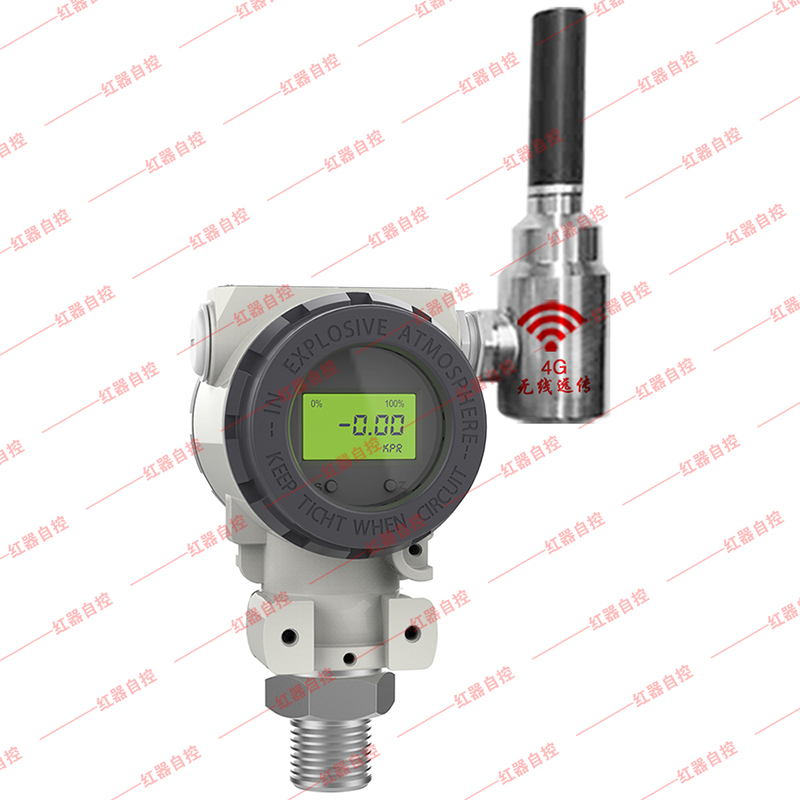

H型 无线远传式压力变送器
简单介绍：
HQ-2088无线远传式压力变送器是加装焊接密封隔离膜片结构而形成的。它的焊接密封隔离膜片装置具 食品、饮料、医药卫生、造纸等卫生工业领域HQ-2088无线远传式压力变送器是加装焊接密封隔离膜片结构而形成的。它的焊接密封隔离膜片装置具有多种不同过程连接结构形式，特别适用于高温、高粘度、结晶状介质及易堵塞场合的压力测量，也适用于卫生、医药场合的压力测量。 典型应用： 食品、饮料、医药卫生、造纸等卫生工业领域
详情介绍：

介绍：
HQ-2088无线远传式压力变送器是加装焊接密封隔离膜片结构而形成的。它的焊接密封隔离膜片装置具有多种不同过程连接结构形式，特别适用于高温、高粘度、结晶状介质及易堵塞场合的压力测量，也适用于卫生、医药场合的压力测量。
典型应用：
食品、饮料、医药卫生、造纸等卫生工业领域

HQ-2088无线远传式压力变送器技术性能：
清洁平面型隔离膜片，符合国际3A卫生标
采用陶瓷电容压力传感器或扩散硅压力传感器
量程：0-4KPa~35MPa
电源：15-36VDC
温度漂移:0.02%FS/°C
精度:0.25%
外壳防护:IP65
电气连接:电缆式霍斯曼接头88壳体防水盒式可选
温度：电子线路板工作在 -40～85℃；敏感元件工作在 -40～104℃；储存温度 -40～85℃；带数字显示 -25～65℃（正常运行）；-40～85℃（无损坏）；
相对湿度：0～95%
稳定性:*大量程范围的±0.25%/6个月
振动影响：在任意轴向上，频率为200Hz，误差为*大量程范围的±0.05%／g
负载影响：只要输入变送器的电压高于12V，在负载工作区内无负载影响。
安装位置影响：*大可产生不大于0.25kPa的零位误差，可通过校正消除这个误差，对量程无影响；测量本体相对法兰转动无影响。
HQ-2088无线远传式压力变送器说明：
1）若测量压力有过载，请给出过载压力值。
2）被测介质温度持续高达130℃或低于－20℃，建议用温度隔离器或毛细管结构，以保证传感器不受损坏


产品选型

HQ2088-压力变送器
类型1普通型

2高温型
规格范围A0-5KPa-20KPa

B0-20kpa-70KPa

C0-70KPa-350KPa

D0-200KPa-700KPa

E0-0.7MPa-3.5MPa

F0-2.0MPa-7MPa

G0-7MPa-35MPa

H-0.1-0Mpa

I-0.1-100KPa

J-0.1-250KPa

K-0.1-600KPa

L-0.1-1MPa

M-0.1-2.5MPa

N-0.1-6MPa

O-0.1-10MPa
输出方式1二线制(4～20)mA

2Hart协议

3RS485协议
显示方式1无显示（默认）

2液晶数字显示

3液晶百分比显示

4数码管显示
电气连接规格1M20*1.5(标配)

2G1/2

3M12*1.5
供电方式T光伏供电

B3.6V电池供电

DCDC 24V

ACAC 220V
防爆形式N无防爆要求

D隔爆型EXd II CT6

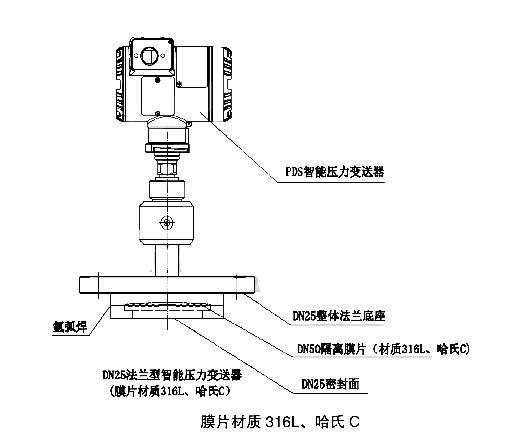

HQ-2088法兰式压力变送器安装示意图
无线远传型
◆网络优，搭载Cat-1网络,10Mbps下载,5Mbps上传,满足80%的数据传输应用 场景;
◆延迟低,4G网络承载,毫秒级延时体验；覆盖广,基于现有运营商4G网络,稳 定性高;
◆双卡单待,内置贴片SIM卡,可免插卡使用;配合外置卡槽实现双卡切换,联 网有保障;
◆选用RS485串口,支持5~16V宽电压供电,适配更多应用场景;
◆具有体积小,便安装; 数据量小,每月数据流控制在100M左右;
◆支持网络透传模式、HTTPD 模式、短信透传模式三种模式，可发送中英文短信；
◆网络透传模式拥有 4 路独立 socket，支持各路 socket 备份，支持KEEP-ALIVE 机制，增强连接稳定性；
◆每路连接支持 20 包数据缓存，每包数据***大 4K，支持注册包，心跳包数据；
描述
压力变送器
（电池供电无线远传式）
支持移动 LTE Cat-1
支持联通 LTE Cat-1
支持电信 LTE Cat-1
供电范围 5V~16V，推荐值 12V/1A
平均 67mA， ***大：289mA（12V）
卡 1：普通 SIM 卡（小卡），可插入到产品外置卡槽； 卡 2：产品内置贴片卡，出厂免费赠送流量，可续费。
预留 USB 接口，暂不开放。
SMA 外螺内孔
-25℃~ +75℃
-35℃~ +85℃
注：当设备工作在扩展温度范围时，设备仍能保持正常工作状态， 具备语音短信和数据传输等功能；不会出现不可恢复的故障；射频频谱、网络基本不受影响。仅个别指标如输出功率等参数值可能会超出 3GPP 标准的范围。当温度返回至正常温度范围时，设备的各项指标仍符合 3GPP 标准。
-40℃~ +85℃
5%~95%（无凝露）
3GPP Release 13 CAT1 下行 7.5 Mbps，上行 1 Mbps
3GPP Release 13 CAT1 下行 10 Mbps，上行 5 Mbps
Band 34/38/39/40/41
Band 1/3/5/8
+23dBm(Power class 3)
+23dBm(Power class 3)











特色功能		域名解析 DNS支持
简单透传方式支持 TCP Client /UDP Client
心跳数据包支持自定义心跳包/SN 心跳包/ICCID 心跳包/IMEI 心跳包/LBS
注册包机制支持自定义注册包/SN 注册包/ICCID 注册包/IMEI 注册包
套接字分发协议支持
FOTA 升级支持
Socket 备份支持
基站定位支持
FTP 他升级协议支持
安全机制支持
NTP 校时功能支持
蓝牙连接微信扫描产品上的二维码，进入我司的微信小程序即可通过蓝牙连接进行产品参数设置、串口调试、一键检测等操作
双 SIM 卡切换支持外置卡优先模式、双卡备份模式、单卡锁定模式

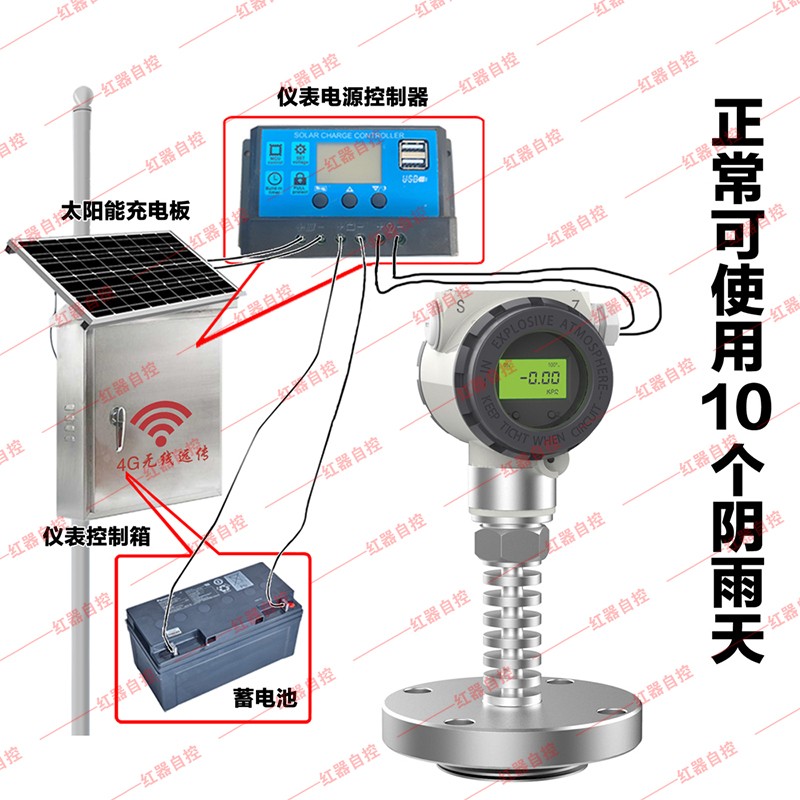

I型  光伏供电式压力变送器

简单介绍：
HQ-308（原2088）扩散硅压力传感器产品特点：具有反向极性和限流保护；激光调阻温度补偿；零点、量程可现场调节；范围宽抗腐蚀，适于多种介质；过载及抗干扰能力强，性能稳定。
详情介绍：
HQ308扩散硅压力变送器产品概述
HQ308系列压力变送器具有工作可靠、性能稳定、安装使用方便、体积小、重量轻、性能价格比高等特点，能在各种正负压力测量中得到广泛运用。
HQ308系列压力变送器采用进口扩散硅或陶瓷芯体作为压力检测元件，传感器信号经高性能电子放大器转换成0~ 10mA或4~ 20mA统一输出信号。可替代传统的远传压力表、霍尔元件、差动变送器，并具有DDZ- I及DDZ- II型变送器性能。能与各种型号的动圈式指示仪、数字压力表、电子电位差计配套使用，也能与各种自动调节系统或计算机系统配套使用。广泛用于电力、石化、机械、冶金等行业及各种能源计量领域

HQ308扩散硅压力变送器主要技术参数
精度等级0.3级基本误差+0.3%输出特性①0~ 10mA输出，负载电阻0~ 1.5KO !②4- -20mA输出，负载电阻0 ~ 6000③恒流输出内阻大于10MO④二线制4-20mA输出
0.5级基本误差+0.5%标准供电DC24V
非线性误差0.3级≤+0.3% FS防爆标志(RPT- II ): Exia I CT4-6
0.5级≤+0.5% FS

滞后误差≤士0.3% FS

不灵敏区≤+0.3% FS


HQ308扩散硅压力变送器测量范围
表    压：0-5kPa ~ 100MPa
绝    压：0-20kPa ~ 100MPa
密封表压：0-7MPa ~ 120MPa
负    压： -100kPa ~ 700kPa

HQ308扩散硅压力变送器订货须知
用户订货需注明型号与测量范围
用户应注明介质名称、温度等相关参数被测介质与传感器和密封圈可共存
更洋细的使用和安装请参阅随机使用说明书

HQ308扩散硅压力变送器安装示意图
无线远传型
◆网络优，搭载Cat-1网络,10Mbps下载,5Mbps上传,满足80%的数据传输应用 场景;
◆延迟低,4G网络承载,毫秒级延时体验；覆盖广,基于现有运营商4G网络,稳 定性高;
◆双卡单待,内置贴片SIM卡,可免插卡使用;配合外置卡槽实现双卡切换,联 网有保障;
◆选用RS485串口,支持5~16V宽电压供电,适配更多应用场景;
◆具有体积小,便安装; 数据量小,每月数据流控制在100M左右;
◆支持网络透传模式、HTTPD 模式、短信透传模式三种模式，可发送中英文短信；
◆网络透传模式拥有 4 路独立 socket，支持各路 socket 备份，支持KEEP-ALIVE 机制，增强连接稳定性；
◆每路连接支持 20 包数据缓存，每包数据***大 4K，支持注册包，心跳包数据；
描述
压力变送器
（电池供电无线远传式）
支持移动 LTE Cat-1
支持联通 LTE Cat-1
支持电信 LTE Cat-1
供电范围 5V~16V，推荐值 12V/1A
平均 67mA， ***大：289mA（12V）
卡 1：普通 SIM 卡（小卡），可插入到产品外置卡槽； 卡 2：产品内置贴片卡，出厂免费赠送流量，可续费。
预留 USB 接口，暂不开放。
SMA 外螺内孔
-25℃~ +75℃
-35℃~ +85℃
注：当设备工作在扩展温度范围时，设备仍能保持正常工作状态， 具备语音短信和数据传输等功能；不会出现不可恢复的故障；射频频谱、网络基本不受影响。仅个别指标如输出功率等参数值可能会超出 3GPP 标准的范围。当温度返回至正常温度范围时，设备的各项指标仍符合 3GPP 标准。
-40℃~ +85℃
5%~95%（无凝露）
3GPP Release 13 CAT1 下行 7.5 Mbps，上行 1 Mbps
3GPP Release 13 CAT1 下行 10 Mbps，上行 5 Mbps
Band 34/38/39/40/41
Band 1/3/5/8
+23dBm(Power class 3)
+23dBm(Power class 3)











特色功能		域名解析 DNS支持
简单透传方式支持 TCP Client /UDP Client
心跳数据包支持自定义心跳包/SN 心跳包/ICCID 心跳包/IMEI 心跳包/LBS
注册包机制支持自定义注册包/SN 注册包/ICCID 注册包/IMEI 注册包
套接字分发协议支持
FOTA 升级支持
Socket 备份支持
基站定位支持
FTP 他升级协议支持
安全机制支持
NTP 校时功能支持
蓝牙连接微信扫描产品上的二维码，进入我司的微信小程序即可通过蓝牙连接进行产品参数设置、串口调试、一键检测等操作
双 SIM 卡切换支持外置卡优先模式、双卡备份模式、单卡锁定模式


上一篇：工业型圆斜面智能开关

下一篇：无

友情链接:
