简单介绍：

HQ UEK电极式液位开关是利用液体之导电性来侦测液位高低。桶槽内装的物质一旦触及极棒，便会导电因而检出信号。 经控制器的信号放大后，再输出一组继电器接点信号，供使用者做液位的控制。

详情介绍：

工作原理
HQ UEK电极式液位开关是利用液体之导电性来侦测液位高低。桶槽内装的物质一旦触及极棒，便会导电因而检出信号。
经控制器的信号放大后，再输出一组继电器接点信号，供使用者做液位的控制。
特点
 适用于控制任何导电液体之液面。禁止使用于挥发性液体
 具有突波保护功能，可有效防止突波干扰。
 可做多点控制，控制位置可由使用者需要订制
 电极头使用低交流电压，可避免电解作用，并可延长使用寿命。
 具有两只指示灯，可显示供水及排水状态

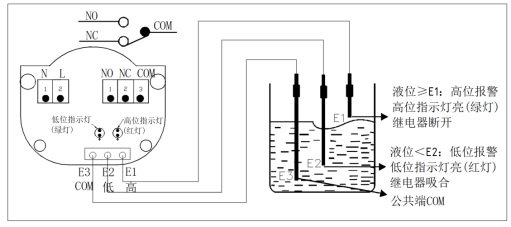

电气接线图



注：
 供电：220V AC 50/60HZ
 接点容量：5A 240VAC/ 30VDC
 控制方式：可实现低启高 停或者高启低停模式；液位低 于 E2,继电器吸合，高于或等于 E1,继电器断开。
型号规格表

HQ-UEK10-	电极式液位计
法兰/螺纹尺寸	A	3/8"(10A)
	B	1/2"(15A)
	C	3/4"(20A)
	D	1"(25A)
	E	1-1/2"(40A)
	F	2"(50A)
	G	2-1/2"(65A)
	H	3"(80A)
	I	4"(100A)
	J	5"(125A)
	K	6"(150A)
	S	特殊规格
法兰/螺纹规格		M	5kg/cm2
		N	10kg/cm2
		O	150Lbs
		P	300Lbs
		Q	PT（外牙）
		R	PF（G）（外牙）
		T	BSP（外牙）
		U	NPT（外牙）
		W	PN10（10Bar）
		X	PN16（16Bar）
		Y	PN25（25Bar）
		Z	PN40（40Bar）
		S	特殊规格
电极棒材质			0	SUSU304
			6	SUSU316
			8	SUSU316L
			P	PP被覆
供电方式				AC	220V AC
				DC	24VDC
				D	电池供电
				T	光伏供电
电极棒数量					2	2
					3	3
					4	4
					5	5
					6	6

注意事项及电极材质耐蚀性

1.只供垂直安装。
2.电压波动范围在±5%以内,电压要稳定。
3.避免安装在大震动或冲击场所（可能导致误动作）。
4.不导电的液体不适用本产品，如:汽油、柴油、重油'纯水等。
5.所有的极棒需与长的极棒相差至少50mm以上（如右图）。
6.当液体接触到电极时，其动作的位置会因液体种类不同及电源 电压变化而会有所变动。
7.为了使电极棒在水中确保不会相互接触，可以在极棒上加绝缘 套管.
8.为防丄电极过长，发生扭转接触短路，直径为（D6mm的电极标准 长度
9.本产品适用蒸汽环境介质温度-20°C〜70°C;非蒸汽环境W200°C。

电极材质的鼬性

化学式		浓度（%）	温度°C	SUS304	SUS316	SUS316L	PP	钛合金
亚硫酸	H2S03	6	30	X	△			X
硫酸	H2S04	10	30	X	△			◎
盐酸	HCI	10	30	X	△			©
硝酸	HN03	10	30	0	◎			©
醋酸	CHsCOOH	10	30	X	X			X
丙酮	CH3. CO. CH3	100	室温	©	◎			◎
氨水	NH3	100	100	△	△			©
氢氧化钠	NaOH	30	60	©	©			0
氯化钠	NaCI	25	沸点	△	0			◎
海水			室温	△	△			◎
双氧水	H2O2	10	室温	0	0			0

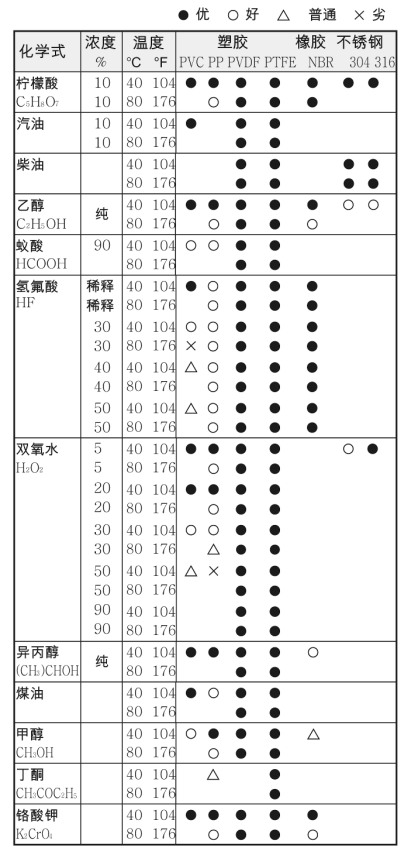

化学特性 1

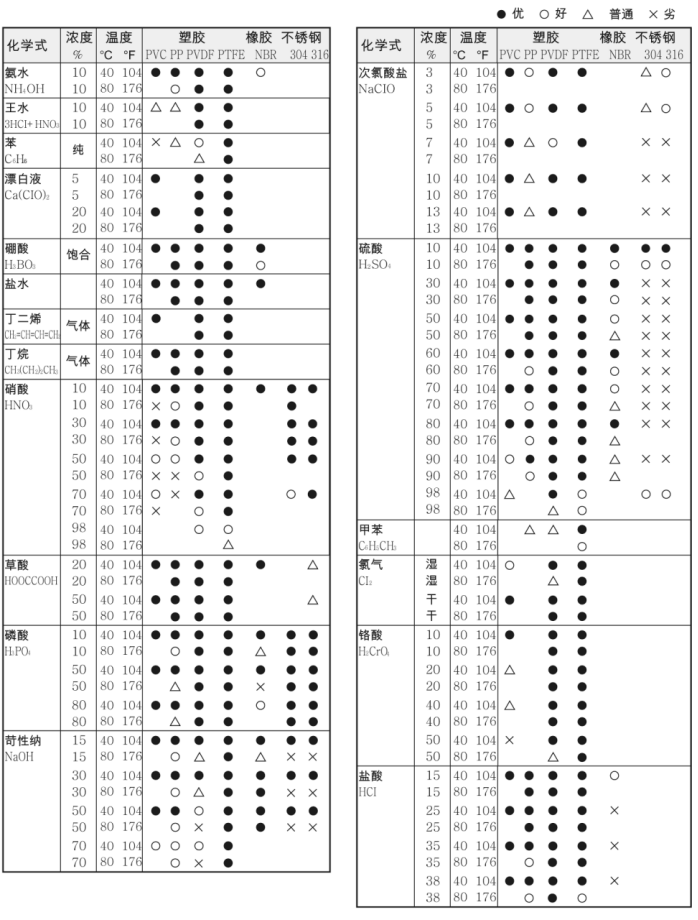

化学特性 2
