HQS316小巧型压力变送器
HQS316小巧型压力变送器产品概述
HQS316小巧型压力变送器采用不锈钢外壳隔离防腐，外形设计精巧，安装十分简便。
HQS316小巧型压力变送器产品类型
HQS316:1、扩散硅压力变送器2、陶瓷压力变送器
HQS316小巧型压力变送器产品特点
1、可调节
2、工作稳定可靠抗振动、抗冲击
3、反极性、过电压保护防电磁射频干扰
HQS316小巧型压力变送器测量范围
HQS316
表 压: 0-5KPa- 100MPa
绝 压: 0-2KPa- 100MPa
密封表压: 0-7MPa- 100MPa
负 压: -100KPa-700KPa

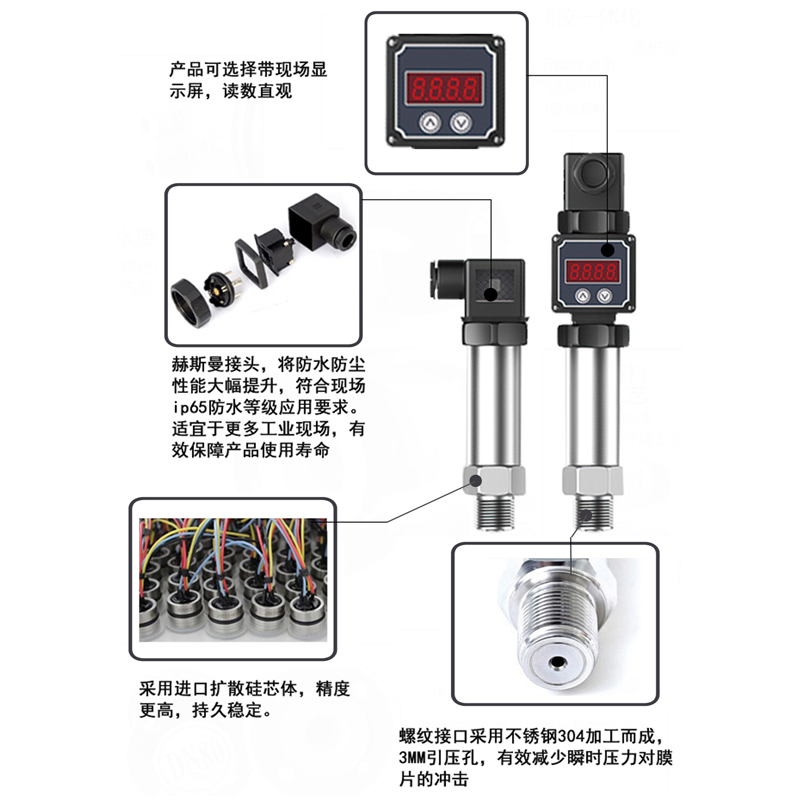

HQS316小巧型压力变送器产品细节
| HQ316 | 小巧型变送器 |
| 规格范围 | A | 0-5KPa-20KPa |
| B | 0-20KPa-70KPa |
| C | 0-70KPa-350KPa |
| D | 0-200KPa-700KPa |
| E | 0-0.7MPa-3.5MPa |
| F | 0-2.0MPa-7MPa |
| G | 0-7MPa-35MPa |
| H | 0-20MPa-100MPa |
| 输出方式 | E | 4-20mADC 二线 |
| H | HART协议输出 |
| R | RS485协议 |
| K | 0-10mA |
| M | 其它注明 |
| 显示方式 | 1 | 无显示（默认） |
| 2 | 液晶数字显示 |
| 3 | 液晶百分比显示 |
| 4 | 数码管显示 |
| 电气连接 | C3 | M20*1.5(标配) |
| C4 | G1/2 |
| C5 | 赫斯曼接头 |
| C1 | 电缆引出式（防护等级IP65） |
| C2 | 接插件连接式（防护等级IP65) |
| M | 用户约定 |
| 供电方式 | AC | 220VAC |
| DC | 24VDC |
| D | 3.6V电池供电 |
| T | 光伏供电 |
| 隔离膜片 | B | 316不锈钢 |
| HC | 哈氏合金C |
| D | 钽 |
| M | 蒙乃尔 |
| 精度等级 | I | 0.1% |
| II | 0.25% |
| III | 0.5% |
| IIII | 1.0% |
| 防爆形式 | N | 无防爆要求 |
| D | 隔爆型EXd II CT6 |

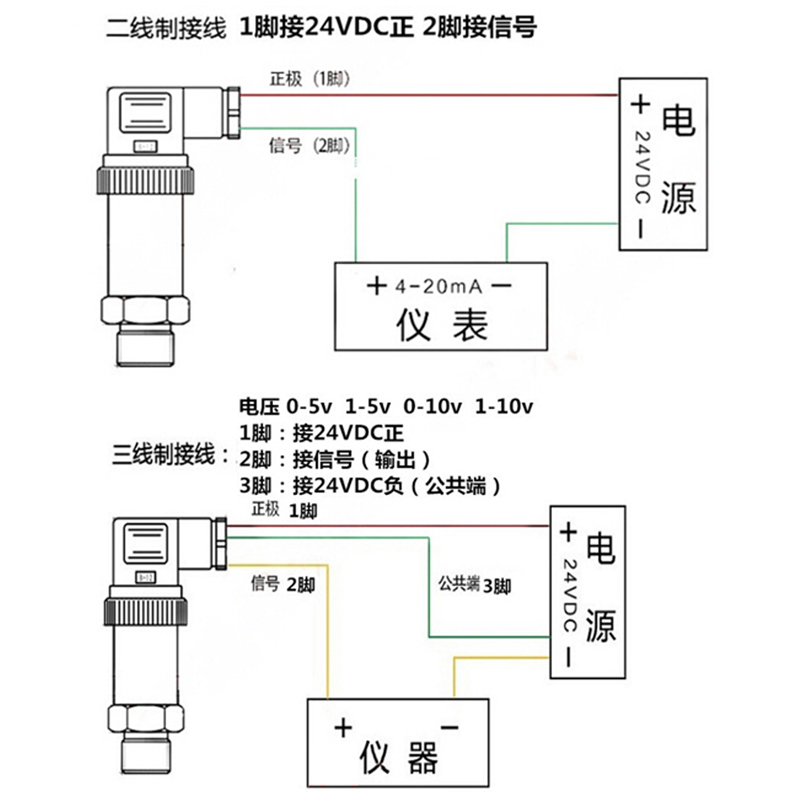

HQS316小巧型压力变送器接线
小巧型压力变送器安装示意图

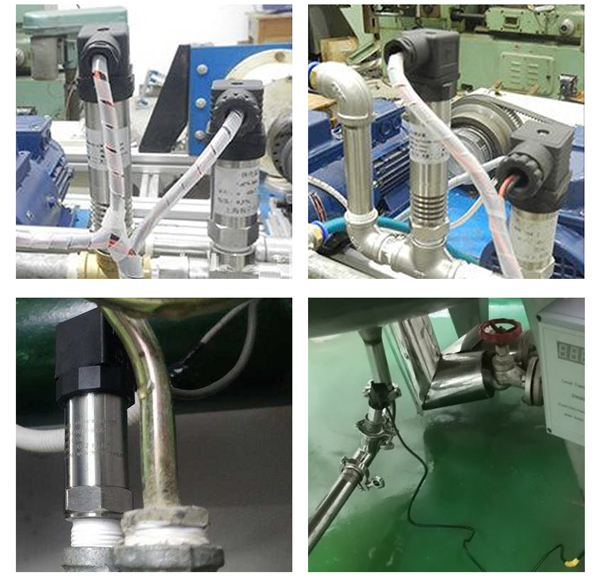

小巧型压力变送器现场安装示意图
