产品详细介绍
智能型压力变送器采用高性能的感压芯片，配合先进的电路处理和温度补偿技术，将压力变化转化为线性的电流或电压信号。产品具有HART通讯，具有通讯和自诊断功能，用户利用手持终端或现场总线系统远距离传输、读取、显示和输入变送器的全部工作信息和附加信息。它可以用来测量表压、负压和绝压。
3051智能型压力变送器
产品特点：
具有反向极性和限流保护；激光调阻温度补偿，范围宽，抗腐蚀，适于多种介质；过载及抗干扰能力强，性能稳定；独特显示表头设计，可以选配模拟、数字显示表头；零点和满量程可通过手操器调节，量程迁移范围宽。技术参数：测量介质 | 气体、液体、油等与316兼容的介质 |
测量形式及范围 | 表压（G）---zui大(0～120)MPa, zui小(0～1)KPa |
绝压（A）---zui大(0～120)MPa, zui小 (0～10)KPa |
负压（B）---zui大(-0.1～40)MPa, zui小(-0.2～0.2 )KPa |
精度等级： | 0.1、 0.25、 0.5 |
过载能力： | 量程的2～20倍 |
长期稳定性： | 小于0.25%FS/年，小于0.5%FS/年 |
供电电源： | 15～36 VDC（标定电压24VDC） |
输出信号： | (4～20)mA（二线制）HART通讯 |
显示方式： | 4位LCD显示 |
操作方式： | 自带2位轻触摸按键 |
零点量程迁移 | 直接通过按键对零点、量程进行迁移 |
工作温度： | （-40～80）℃ 补偿温度：（-20～70）℃ |
过程连接： | M20×1.5外螺纹或用户注明 |
隔离膜片材料： | 1Cr18Ni9Ti |
外壳材料： | 合金铝 |
防护等级： | IP65 |
零点和量程调节:
变送器的零点和量程调节可以通过变送器本身的按键进行现场调节；也可以通过手持终端远程调节。具体方法是：加零点压力并稳定后，同时按住Z和S键（Z为零点调节，S为量程调节）5秒钟松开，按Z键2秒调节零点，加满程压力并稳定后，按S键2秒调节满程。注：零点校准调节范围为压力量程的±8%，量程校准范围为压力量程的30%～100%，连续可调。调节完毕后，盖好密封盖并拧紧。
产品选型
| HQ2088- | 压力变送器 |
| 类型 | 1 | 普通型 |
| 2 | 高温型 |
| 规格范围 | A | 0-5KPa-20KPa |
| B | 0-20kpa-70KPa |
| C | 0-70KPa-350KPa |
| D | 0-200KPa-700KPa |
| E | 0-0.7MPa-3.5MPa |
| F | 0-2.0MPa-7MPa |
| G | 0-7MPa-35MPa |
| H | -0.1-0Mpa |
| I | -0.1-100KPa |
| J | -0.1-250KPa |
| K | -0.1-600KPa |
| L | -0.1-1MPa |
| M | -0.1-2.5MPa |
| N | -0.1-6MPa |
| O | -0.1-10MPa |
| 输出方式 | 1 | 二线制(4～20)mA |
| 2 | Hart协议 |
| 3 | RS485协议 |
| 显示方式 | 1 | 无显示（默认） |
| 2 | 液晶数字显示 |
| 3 | 液晶百分比显示 |
| 4 | 数码管显示 |
| 电气连接规格 | 1 | M20*1.5(标配) |
| 2 | G1/2 |
| 3 | M12*1.5 |
| 供电方式 | T | 光伏供电 |
| B | 3.6V电池供电 |
| DC | DC 24V |
| AC | AC 220V |
| 防爆形式 | N | 无防爆要求 |
| D | 隔爆型EXd II CT6 |

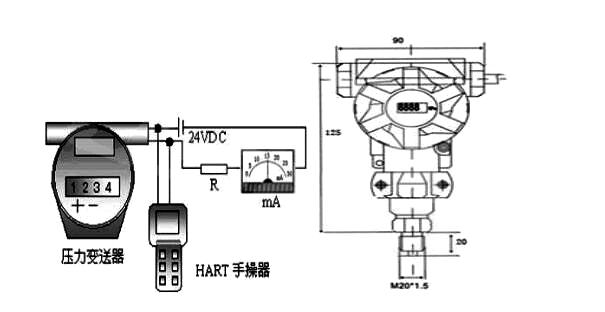

外形尺寸

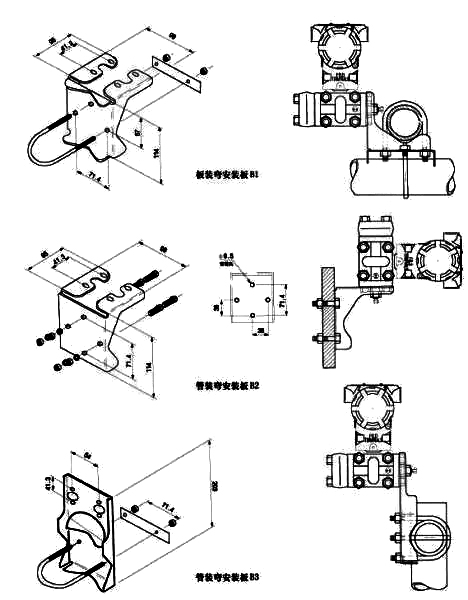

安装示意图
