HQ-BS靶式智能流量计概述
HQ-BS靶式智能流量计采用了zui新型电容式力传感器作为测量和敏感传递元件，同时应用了zui新数字技术和微电子技术，是一款适用于高粘度、低雷诺数及含有微小颗粒的流体和气体测量的智能流量计。采用电容式力传感器是该产品真正实现高精度、高稳定性的关键所在。靶式智能流量计既具有传统孔板、涡街等流量计无可动部件的特点，同时又具有与容积式流量计相媲美的测量准确度，加之其特有的抗干忧、抗杂质性能，除能替代常规流量计及常规流体流量测量外，尤其在高粘度、易堵卡、高温、高压、强腐蚀等流量计量的工况具有很好的应用价值，目前已广泛应用于钢铁、石油、天然气、电力、造纸、能源、食品、环保等各个领域的流量测量。
HQ-BS靶式智能流量计适应范围
◆适用于各种公称直径，从DN15~N2000mm至更大；
◆适用于高、低温介质：从-50℃~+260℃；
◆适用于低、中、高压力工况：从0~42MPa；（表压）
HQ-BS靶式智能流量计产品特点
1、无可动部件，密封面减少，大大降低泄漏率，便于安装和日常维护；
2、测量范围宽，zui大测量范围可达20:1(液体)或10:1（气体）；
3、计量准确、精度高，法兰式可达0.2%（液体）或0.5%（气体）；
4、灵敏度极高，能测量超小流量，其可测量低流速为0.08m/s,电磁流量计0.5m/s；
5、重复性好，一般为0.05~0.08%，具有可选小信号切除，非线性修正，滤波时间可选择；
6.压力损失小，小口径仅为标准孔板的1/2△P左右；DN100口径以上压力损失开始大幅度减少；
7.标定方便，除可采用标准装置检定外,还可采用干式标定方法，即采用砝码挂重法，单键操作即可完成标定；
8、可根据实际需要更换阻流件而改变流量范围，在线可拆装插入结构可实现不停产，不断流维修或更换；
9、低功耗电池现场显示，能在线直读示值，显示屏可同时读取瞬时流量累积流量及百分比棒图，并可切换显示补偿温度及补偿压力示值；
10、抗干扰、抗杂质能力特强，多种输出形式，能远传各种参数，使用无需拌热；
无线远传型
◆网络优，搭载Cat-1网络,10Mbps下载,5Mbps上传,满足80%的数据传输应用 场景;
◆延迟低,4G网络承载,毫秒级延时体验；覆盖广,基于现有运营商4G网络,稳 定性高;
◆双卡单待,内置贴片SIM卡,可免插卡使用;配合外置卡槽实现双卡切换,联 网有保障;
◆选用RS485串口,支持5~16V宽电压供电,适配更多应用场景;
◆具有体积小,便安装; 数据量小,每月数据流控制在100M左右;
◆支持网络透传模式、HTTPD 模式、短信透传模式三种模式，可发送中英文短信；
◆网络透传模式拥有 4 路独立 socket，支持各路 socket 备份，支持KEEP-ALIVE 机制，增强连接稳定性；
◆每路连接支持 20 包数据缓存，每包数据***大 4K，支持注册包，心跳包数据；
| 描述 | 靶式流量计 （电池供电无线远传式） |
| 支持移动 LTE Cat-1 |
| 支持联通 LTE Cat-1 |
| 支持电信 LTE Cat-1 |
| 供电范围 5V~16V，推荐值 12V/1A |
| 平均 67mA， ***大：289mA（12V） |
| 卡 1：普通 SIM 卡（小卡），可插入到产品外置卡槽； 卡 2：产品内置贴片卡，出厂免费赠送流量，可续费。 |
| 预留 USB 接口，暂不开放。 |
| SMA 外螺内孔 |
| -25℃~ +75℃ |
-35℃~ +85℃
注：当设备工作在扩展温度范围时，设备仍能保持正常工作状态， 具备语音短信和数据传输等功能；不会出现不可恢复的故障；射频频谱、网络基本不受影响。仅个别指标如输出功率等参数值可能会超出 3GPP 标准的范围。当温度返回至正常温度范围时，设备的各项指标仍符合 3GPP 标准。 |
| -40℃~ +85℃ |
| 5%~95%（无凝露） |
| 3GPP Release 13 CAT1 下行 7.5 Mbps，上行 1 Mbps |
| 3GPP Release 13 CAT1 下行 10 Mbps，上行 5 Mbps |
| Band 34/38/39/40/41 |
| Band 1/3/5/8 |
| +23dBm(Power class 3) |
|
| +23dBm(Power class 3) |
|
| 特色功能 | 域名解析 DNS | 支持 |
| 简单透传方式 | 支持 TCP Client /UDP Client |
| 心跳数据包 | 支持自定义心跳包/SN 心跳包/ICCID 心跳包/IMEI 心跳包/LBS |
| 注册包机制 | 支持自定义注册包/SN 注册包/ICCID 注册包/IMEI 注册包 |
| 套接字分发协议 | 支持 |
| FOTA 升级 | 支持 |
| Socket 备份 | 支持 |
| 基站定位 | 支持 |
| FTP 他升级协议 | 支持 |
| 安全机制 | 支持 |
| NTP 校时功能 | 支持 |
| 蓝牙连接 | 微信扫描产品上的二维码，进入我司的微信小程序即可通过蓝牙连接进行产品参数设置、串口调试、一键检测等操作 |
| 双 SIM 卡切换 | 支持外置卡优先模式、双卡备份模式、单卡锁定模式 |

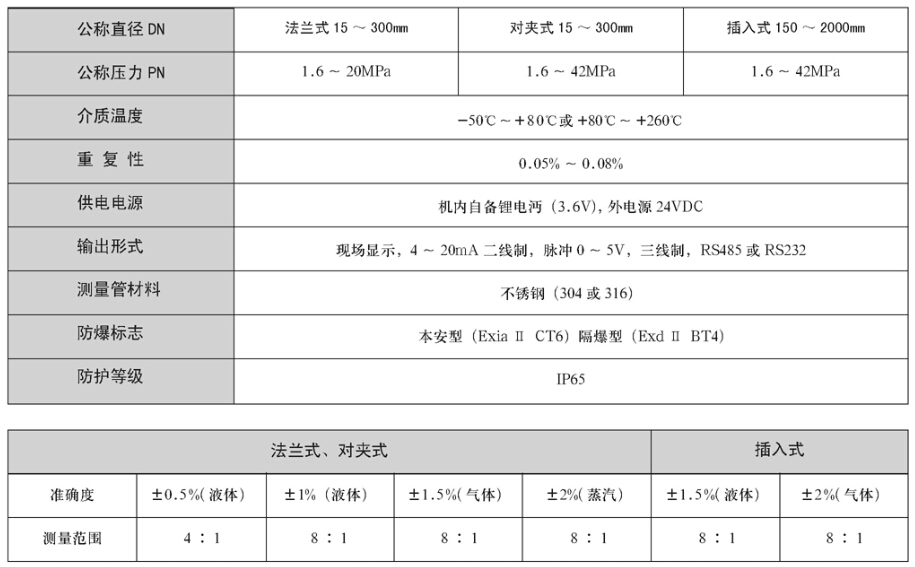

HQ-BS靶式智能流量计主要技术参数
主要技术参数见表1、表2
注：流量计连接法兰规格执行JB/T79.1-94、JB/T79.2-94 系列标准，也可以根据用户要求采用其他国内或国外标准
HQ-BS靶式智能流量计产品分类、连接形式及型号说明
产品分类
◆液体流量计：常温（-50℃~+80℃）及高温（+80℃~260℃）
◆气体流量计：常温（-50℃~+80℃）及高温（+80℃~260℃）
产品分类
◆法兰式:相应规格DN15~DN30（mm）（或更大）
◆对夹式:相应规格DNI5~DN30（mm）（或更大）
◆插入式:相应规格DN150~DN2000（mm）（或更大）
注:插入式分固定式和在线可拆装式

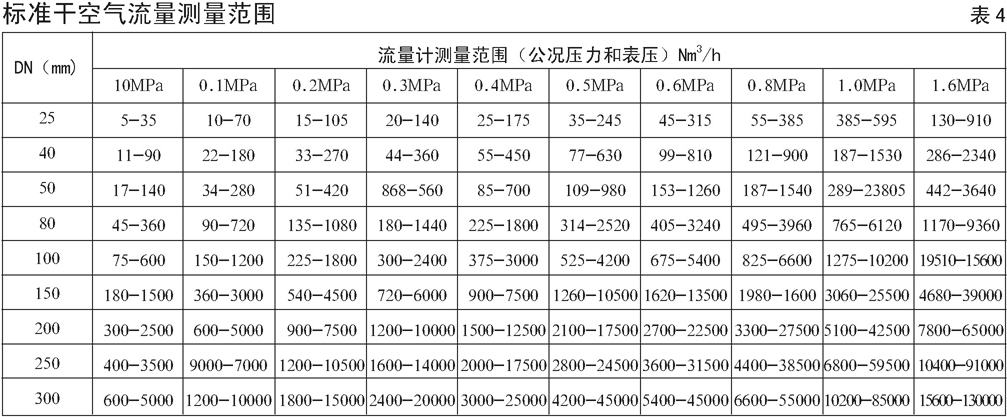

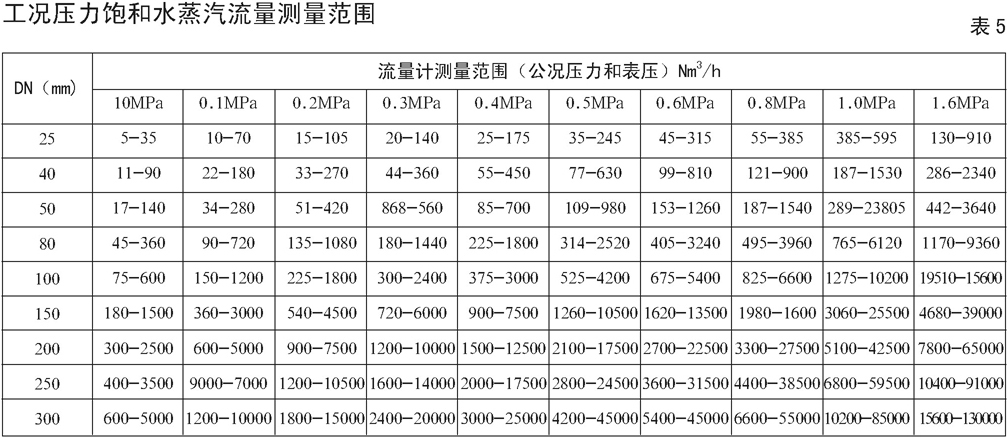

HQ-BS靶式智能流量计流量计测量范围选择

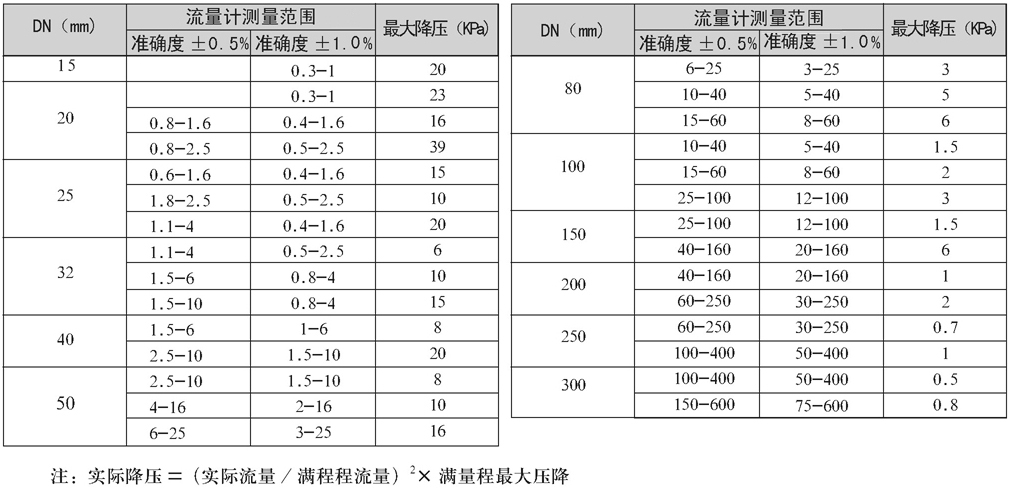

标准水流量测量范围表
选型计算

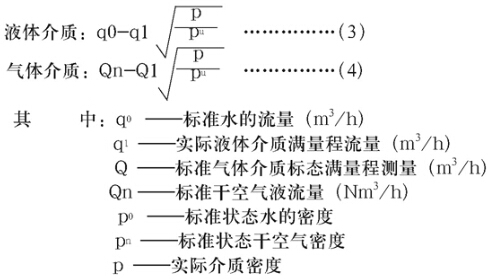

HQ-BS靶式智能流量计的选型需经过计算，即把实际流量转换成等量的标准水流量，然后再按表3选择合适口径及型号，计算公式如下：
