HQ-XX系列楔形流量计
一、HQ-XX系列楔形流量计主要特性
楔形流量计是一种差压式流量仪表，利用其内部安装的特殊节流件，迫使管道中的流体的流动发生变化，在节流件的前后产生压力差，从而达到测量流量的目的。
楔形流量计节流件采用的是一个有特殊夹角的检测件;两侧是光滑的圆面，V形楔形件的顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体含有水分或杂质的气体顺利通过，而不会在节流件上游侧产生滞流，粘附，沉淀。基于楔形流量计节流件的独特结构，流体在管道内不是急剧收缩，流体压力的变化是比较平缓的，差压信号更加稳定，能保证流量，特别是小流量的**测量。楔形流量计无沉积、不堵塞，适用范围广，除应用于一般气体、液体、蒸汽外，特别适用于高粘度、结晶混合液、脏污的液体及高含尘气体的流量测量。
二、HQ-XX系列楔形流量计的组成
HQ-XX系列楔形流量计主要由楔形传感器、智能流量积算仪、差压变送器及一些配套的管道阀门组件组成。
三、HQ-XX系列楔形流量计的测量原理

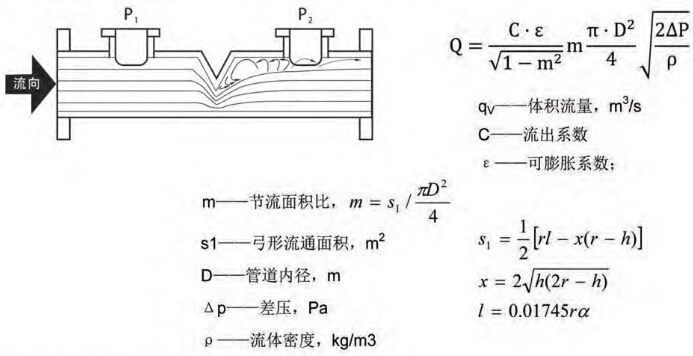

楔形流量计同其它差压流量仪表一样，其理论基于封闭管道中能量相互转化的伯努利定理和流体流动连续性定律:差压与流量是-个开方关系，通过测量差压，就可以测量出管道流体流量的大小。
四、HQ-XX系列楔形流量计的主要优势
1、产生更加稳定的差压信号，更加准确地对小流量进行测量
楔形流量计让流体逐渐收缩，其流动平缓地发生改变，这样减弱了流场中压力的幅值，产生的差压信号更加稳定，能分辨的差压信号更小，有利于小流量的测量。
2、抗脏污、自清洁能力、无滞流区
楔形流量计其节流件采用的是一个有特殊夹角的检测件;两侧是光滑的圆面，V形楔形件的顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体及含有水分或杂质的气体顺利通过，同时，流体接近V形楔形件，流体流速加快，高速流体直接冲刷v形楔形件和管道内壁而不会在节流件上游侧产生滞流、粘附、沉淀。
3、能够测量双向流量
楔形流量计的检测件采用特殊对称的V形结构，利用两台变送器，可以实现用一台流量计测量正向和反向的流量。
4、稳定性好、长期运行精度高，可靠性高
由于楔形流量计采用V形楔形件的设计，V形楔形件会疏导流体离开节流件尾部边缘，减少它被磨损的可能性，节流件尺寸长期不变，又无可动部件与易损部件，可以保证仪表长期。
5、压力损失为孔板差压的10%-20%
楔形流量计的V形楔形件，使流体逐渐收缩，不会使流体的流动象孔板一样发生骤然变化，因而由摩擦和产生的旋涡带来的压力损失相对孔板更小。

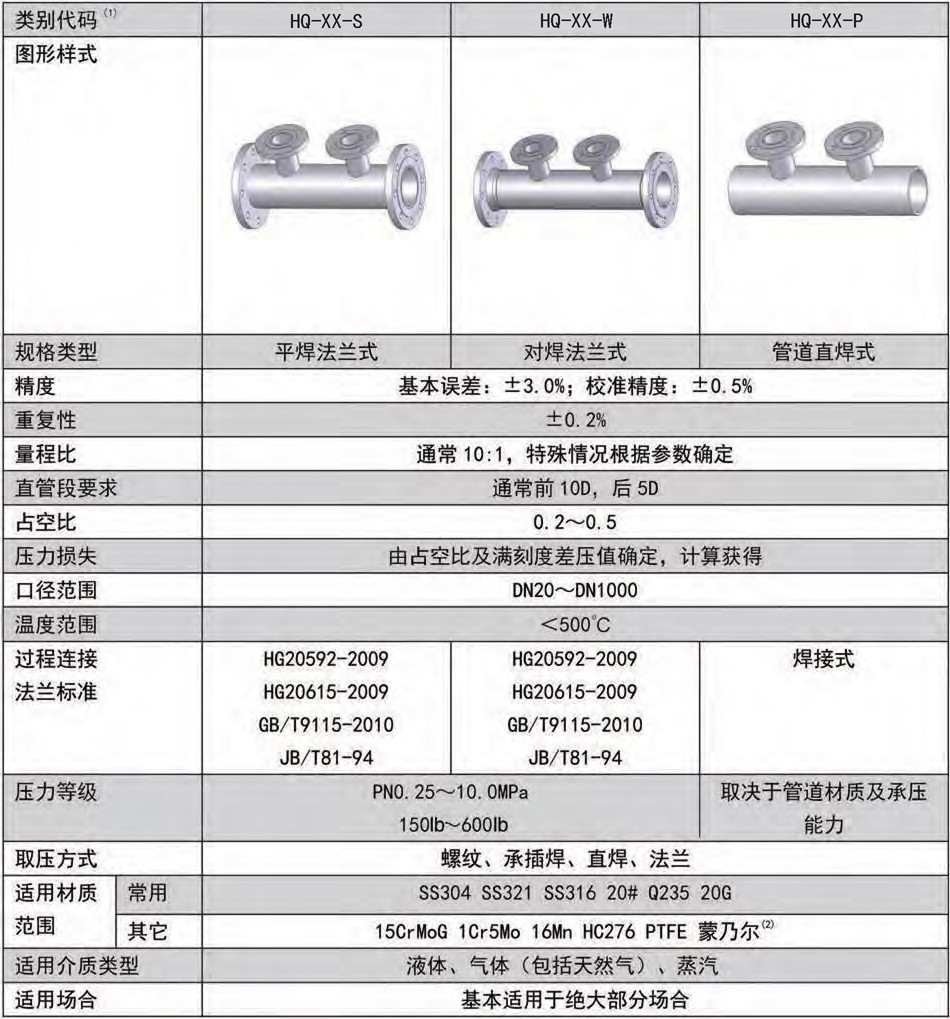

五、HQ-XX系列楔形流量计的规格型号
注：（1）选用产品前用对应软件包进行流量计算，为验证应用场合，要求提供完整的参数条件；
（2）其它特殊材质可选，具体情况请同厂家直接联系；
（3）流量计可选择竖直安装，订货时事先说明，对于液体建议流体自下而上流通，对于气体建议流体自上而下流通。
六、HQ-XX系列楔形流量计的选型表
| HQ-XX | 楔形流量计 |
| 公称通径 | □ | DN20-2000 |
| 节流元件类型 | -W | 对焊法兰式 |
| -S | 平焊法兰式 |
| -P | 管道直焊式 |
| -E | 异型特质 |
| 结构形式 | W | 一体直焊式* |
| Z | 一体式*（无配对法兰/垫片/紧固件） |
| T | 一体式*（带配对法兰/垫片/紧固件） |
| F | 分体直焊式* |
| X | 分体式*（无配对法兰/垫片/紧固件） |
| S | 分体式*（带配对法兰/垫片/紧固件） |
| 本体材质 | Q | SS304 |
| L | SS321 |
| A | SS316 |
| B | 15CrMoG |
| E | 1Cr5Mo |
| F | 16Mn |
| H | HC276 |
| P | PTFE |
| M | 蒙乃尔 |
| C | 20# |
| D | Q235 |
| G | 20G |
| S | 其他材质 |
| 节流元件材质 | Q | SS304 |
| A | SS316 |
| L | SS321 |
| W | SS316+碳化钨喷涂 |
| B | 15CrMoG |
| F | 16Mn |
| E | 1Cr5Mo |
| H | HC276 |
| P | PTFE |
| M | 蒙乃尔 |
| T | 耐磨合金钢 |
| S | 其它材质 |
| 取压口材质 | L | SS321 |
| A | SS316 |
| Q | SS304 |
| P | PTFE |
| H | HC276 |
| E | 1Cr5Mo |
| B | 15CrMoG |
| F | 16Mn |
| M | 蒙乃尔 |
| S | 其它材质 |
| 压力等级 | A | 0.25MPa |
| B | 0.6MPa |
| C | 1.0MPa |
| D | 1.6MPa |
| E | 2.5MPa |
| F | 4.0MPa |
| G | 特殊定制 |
| 法兰标准 | 0 | 无意义（用于直焊式选型） |
| 1 | HG20592-2009(化工部) |
| 2 | HG20615-2009(美标) |
| 3 | GB/T9115-2010（化工部新标） |
| 4 | JB/T81-94（国标） |
| 5 | 矩形法兰 |
| 6 | 其他类型 |
| 法兰密封面 | 0 | 无意义（用于直焊式选型） |
| 1 | RF |
| 2 | RJ |
| 3 | MF |
| 4 | FF |
| 5 | TG |
| 6 | 其他 |
| 取压口规格 | 1 | 1/2”NPT螺纹 |
| 2 | 3/4”NPT螺纹 |
| 3 | 2”法兰连接 |
| 4 | 承插焊-接管Φ14 |
| 5 | 承插焊-接管Φ18 |
| 6 | 承插焊-接管Φ23 |
| 7 | 直焊-接管Φ14 |
| 8 | 直焊-接管Φ18 |
| 9 | 直焊-接管Φ23 |
| 补偿形式 | N | 无补偿 |
| T | 温度补偿 |
| P | 压力补偿 |
| I | 温压补偿 |
*一体式含焊接式取压阀，三阀组及取压短管与流量本体焊接成套供贷，取压短管/取压阀/三阀组材质与取压口相同（根据现场工艺要求，取压阀可选用承插焊截止阀、承插焊闸阀或其它类型和材质的阀门），配对法兰材质与现场管道材质相同，变送 器按用户需求配套。
**分体式不含所有安装附件，订货时按用户需求配套，配对法兰材质与现场管道材质相同，蒸汽测量建议采用分体式。
***公称通径DN32选型代码为0D。
七、HQ-XX系列楔形流量计的结构尺寸
（1）HQ-XX-S系列产品

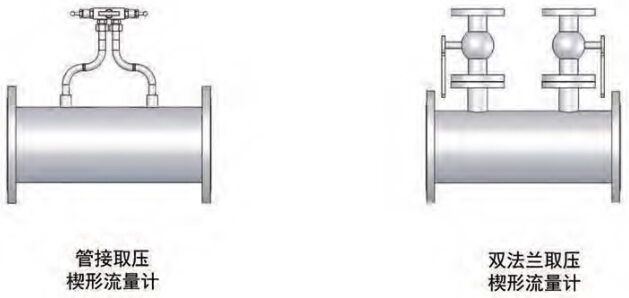

外形结构图

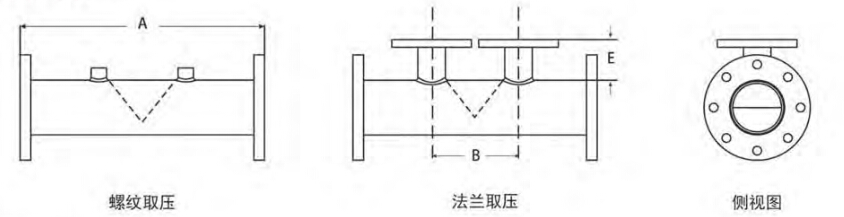

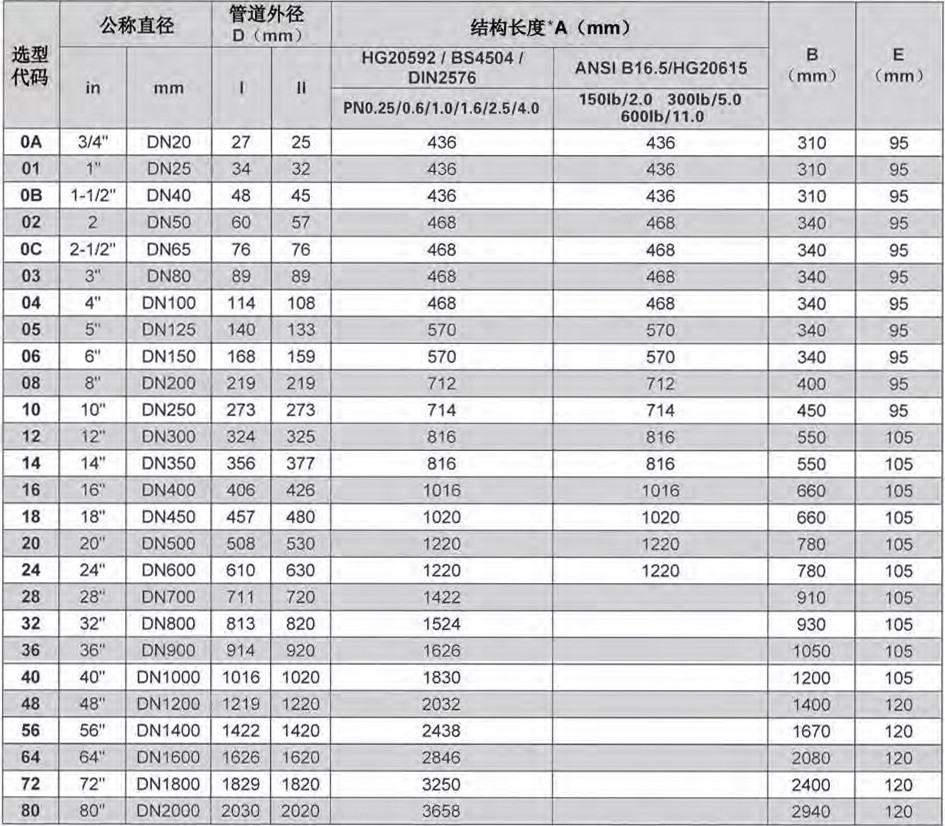

结构尺寸图

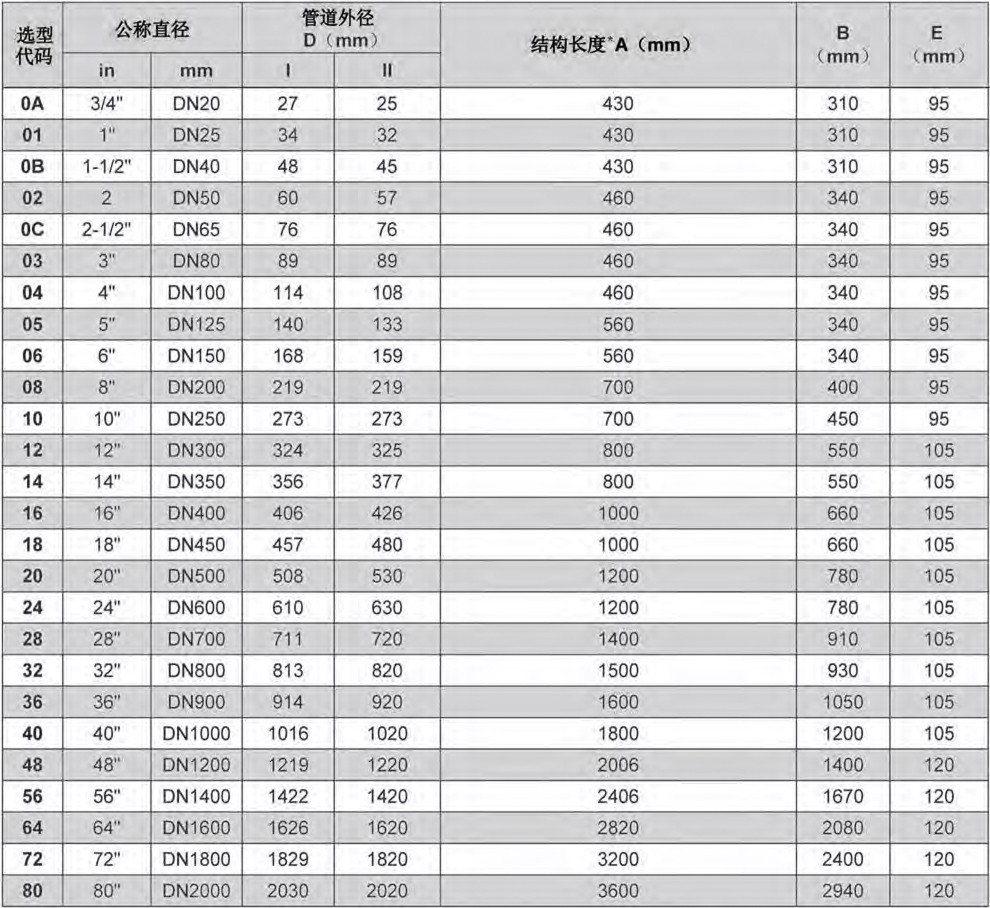

A误差范围： DN20-DN40，土4mm；DN50-DN250，土6mm； DN300-DN600， 土6mm；≥DN700， 土8mm表中未列尺寸为非常规产品，原则上不建议使用，特殊需要时，请提前同厂家或当地代理商直接联系
带温度补偿元件的结构长度在上述基础上增加1D
（2）HQ-XX-W系列产品
外形结构图

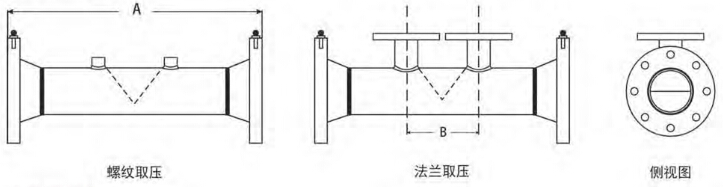

结构尺寸图

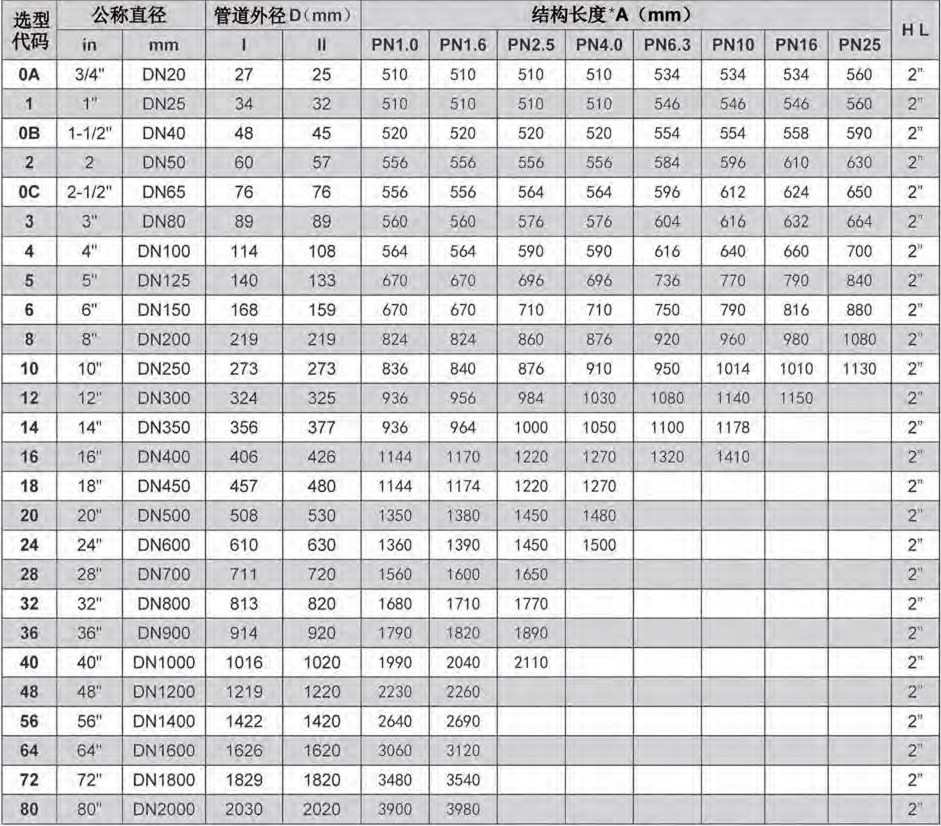

* A误差范围： DN20-DN40。 土4mm；DN50-DN250， 土6mm；DN300-DN600，土6mm；≥DN700， 土8mm表中未列尺寸，为非常规产品，原则上不建议使用，特殊需要时，请提前同厂家或当地代理商直接联系
*带温度补偿元件的结构长度在上述基础上增加1D
上述结构长度为对应HG20592法兰标准的结构长度，其他法兰结构长度请咨询当地代理商或厂商。
（3）HQ-XX-P系列产品
外形结构图

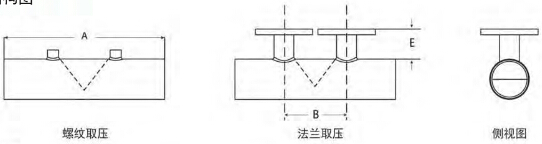

结构尺寸图
A误差范围：DN20-DN40，土4mm； DN50-DN250土6mm； DN300-DN600，土6mm；≥DN700， 土8mm表中未列尺寸为非常规产品，原则上不建议使用，特殊需要时，请提前同厂家或当地代理商直接联系
*带温度补偿元件的结构长度在上述基础上增加1D
八、HQ-XX系列楔形流量计的安装要求

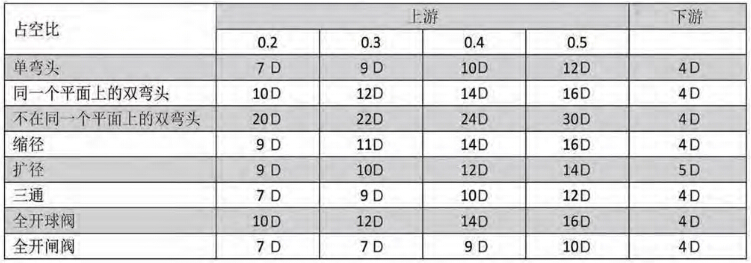

1、直管段要求

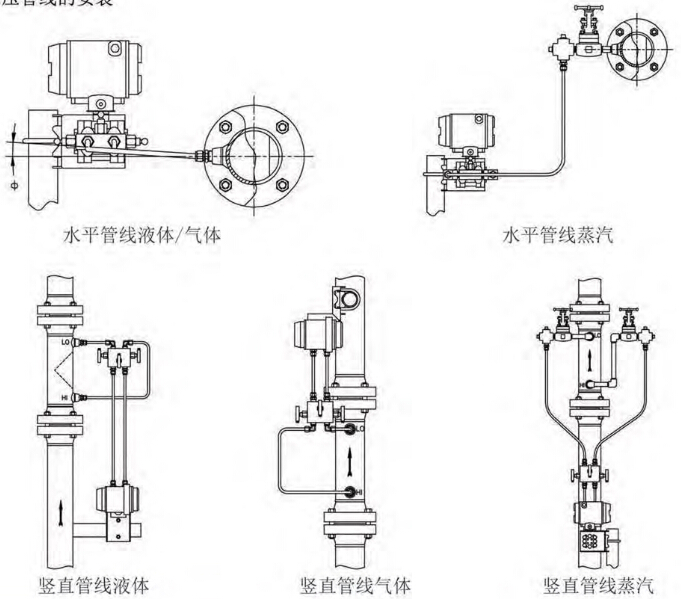

2、引压管线的安装

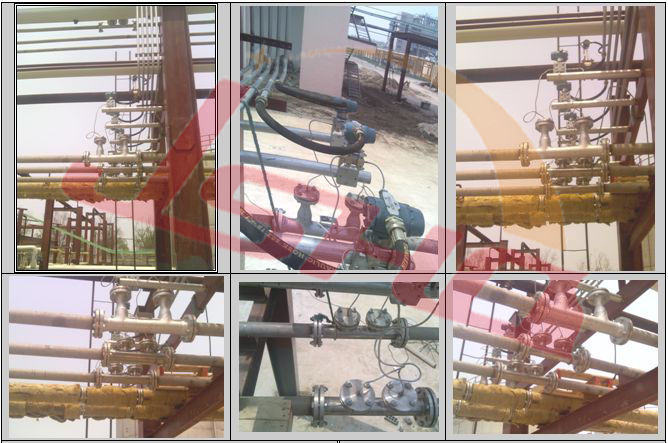

楔形流量计现场安装示意图
