产品描述

调整型流量计
一、调整型流量计的主要特性
调整型流量计是一种新型的差压式流量计，它不仅继承了传统差压流量计结构简单、安全可靠、便于检修维护的优点，同时对基于中心的开孔的传统节流装置进行了较大的改进，在流体力学方程的基础上，将节流装置进行四孔等效均匀对称分布，孔径比及孔的分布通过大量试验数据以获得zui佳测量效果。
调整型流量计的操作原理同其它各种类型的差压流量计的工作原理相同，但调整型流量计是在节流元件.上开具四个等径的节流孔，孔的分布基于多年的实验数据，均布的节流孔将流速曲线重塑，并在节流件的下游立即形成低压区。管道上游的正压同经节流件节流后下游的负压之间有压差，将正、负压用取压口取出，通过测量两个取压口之间的差压值，根据伯努力方程即可计算出管道中介质的流量。由于节流件可对所测介质的流速曲线进行优化，因此测量精度高，对仪表上、下游的直管段要求低。
二、调整型流量计的组成

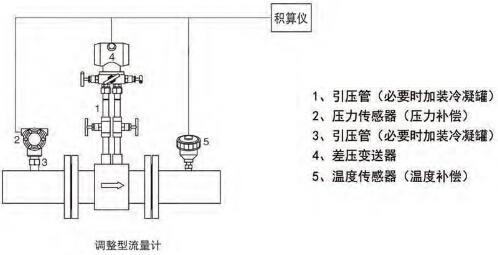

HQ-TZ系列调整型流量计分两种结构一体式和分体式。一体式由一次阻流（传感）元件、变送器和阀组组成，分体式除上述部件外还增加了引压管线。

三、调整型流量计的工作原理
调整型流量计是一种差压式流量仪表，迄今为止以差压原理设计的各种流量仪表已经有一百多年的应用历史了。差压原理就是基于密封管道中的能量转换原理，也就是说对稳定流体，流量同管道中介质流量的平方根成正比。我们知道，当速度增加时压力会降低，当介质接近节流件时，其压力为P1,在介质通过节流区时，由于介质流通面积减小，流速会增加，压力降低为P2, P1 和P2都通过流量计的取压口接到差压变送器上，流量变化时，流量计的两个取压口之间的差压值会增大或减小。流量相同时，若节流面积大，则产生的差压值也大。

Q：体积流量 Ɛ：气体压缩系数 d：开孔直径 β：等效孔径比 c :流出系数 ρ:流体密度 △P:差压值
四、调整型流量计的主要特性
1、精度高、重复性好
调整型流量计精度可达测量值的土0.5%，校准精度可达土0.25%,重复性优于0.1%。调整型流量计独特的整流结构设计，使流体通过节流件后形成细小且对称分布的涡流，这些等效均匀分布的小涡流不仅使输出的差压信号稳定，而且能使流体在差压值很小的情况仍能保持较高测量精度，因而测量精度高，重复性好。
2、直管段要求低
调整型流量计的多孔均流设计，可以对上游流体的流速曲线重新分布，使其更接近理想流体，保证仪表在恶劣的条件下获得较高的测量精度，多数情况下建议安装时在前后留2D直管段即可满足测量要求。
3、耐磨损，长期稳定性好
调整流量计的四孔采用数控加工中心方式组合加工，节流件无锐角尖口，节流件不宜磨损，因而耐磨性好，长期稳定性高。
4、可测量双向流量及变送器的冗余输出
由于平衡流量计结构设计为几何对称式结构，因而可以用单台流量计实现双向流体的测量，另由于其圆周方向同样为几何对称结构，因而用一台流量计*多可以实现3路差压信号输出，满足ESD系统中需要三取二投法时对变送器的冗余需要。

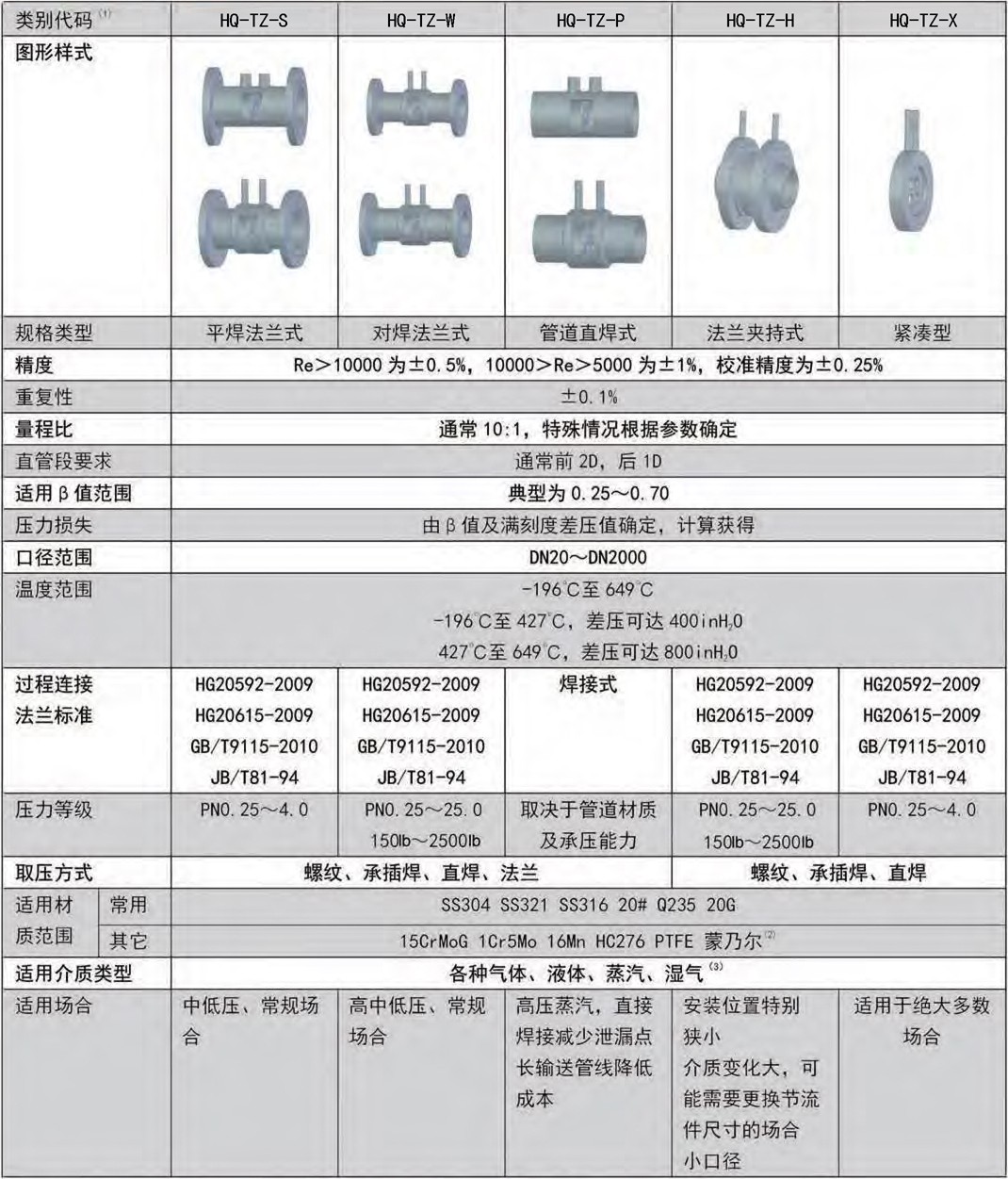

五、调整型流量计的规格类型

注:（1）选用产品前用对应软件包进行流量计算，为验证应用场合，要求提供完整的参数条件；
（2）其它特殊材质可选，具体情况请同厂家直接联系；
(3)流量计可选择竖直安装，订货时事先说明，对于液体建议流体自下而上流通，对于气体建议流体自上而下流通。
六、调整型流量计的选型表

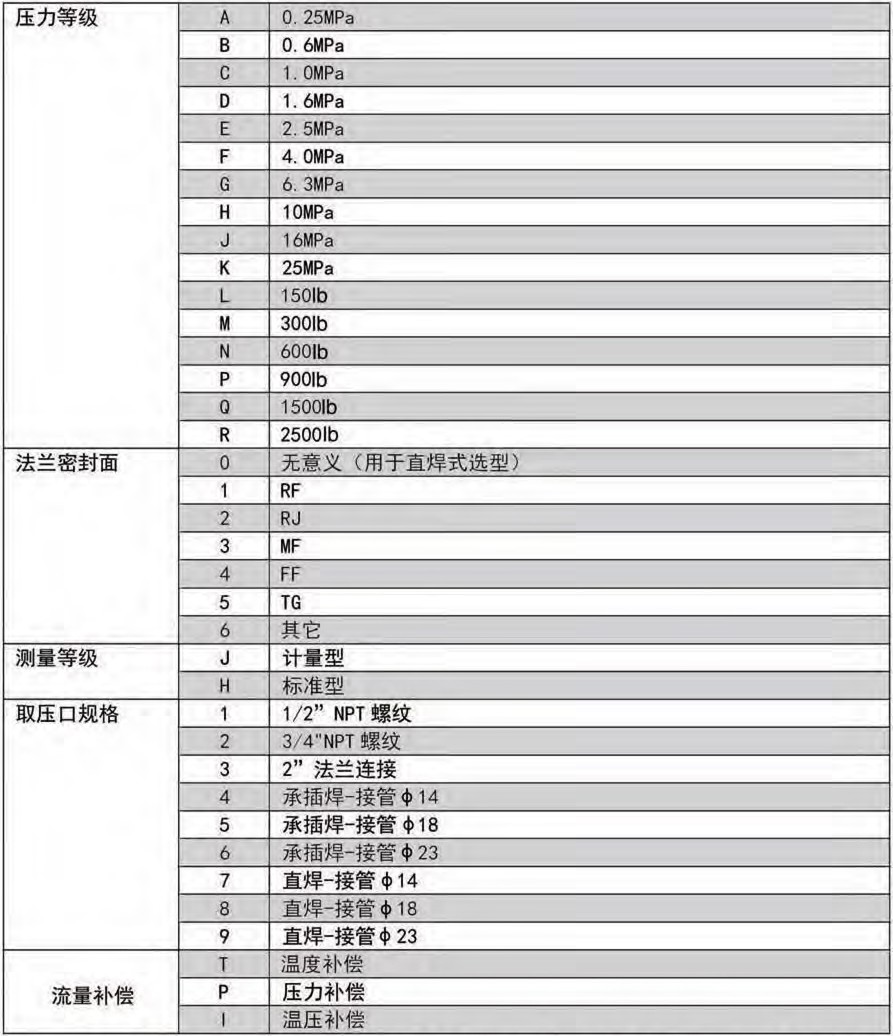

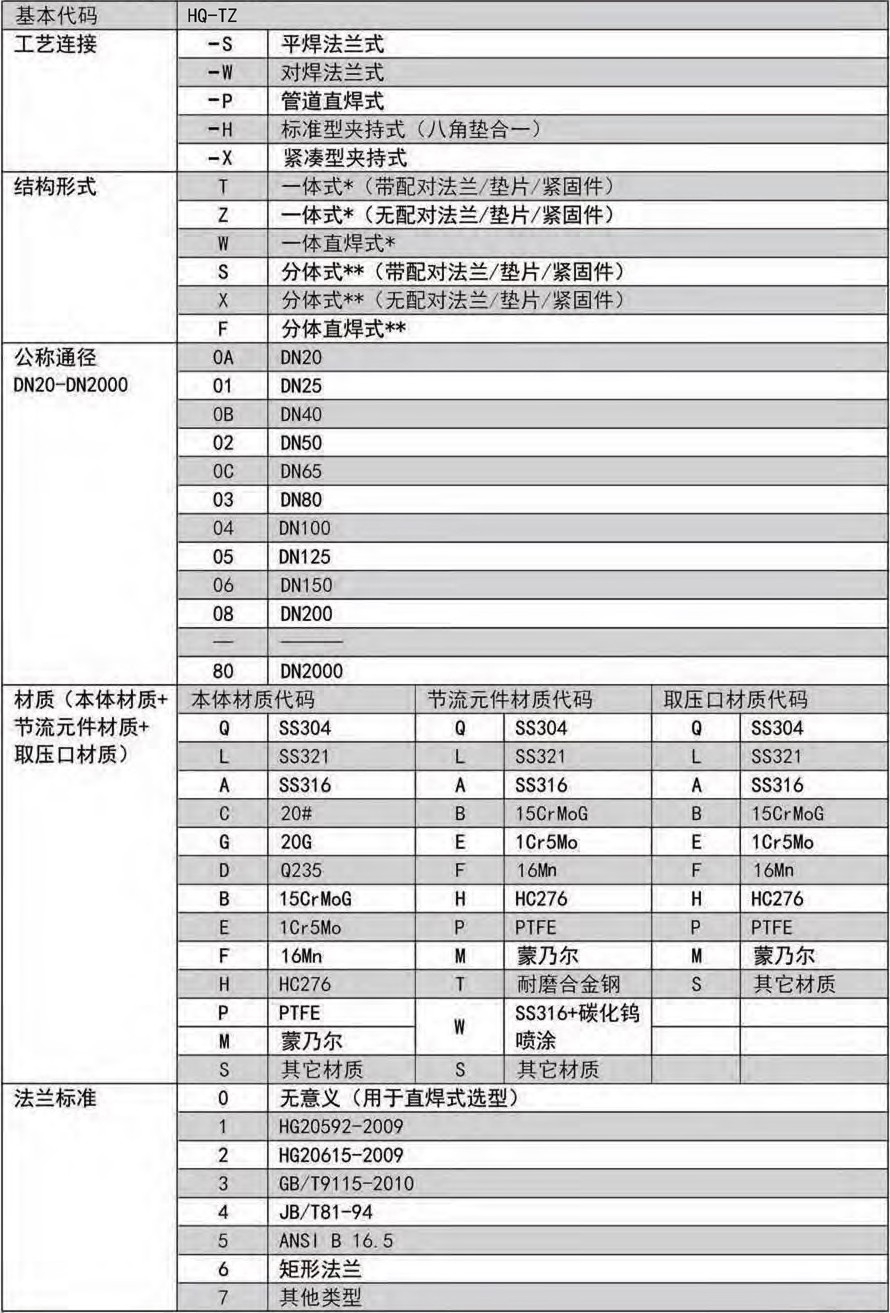

调整型流量计选型代码表

* 一体式含焊接式取压阀、三阀组及取压短管与流量本体焊接成套供贷，取压短管/取压阀/三阀组材质与取压口相同（根据现场工艺要求，取压阀可选用承插焊截止阀、承插焊闸阀或其它类型和材质的阀门），配对法兰材质与现场管道材质相同，变送器按用户需求配套。
** 分体式不含所有安装附件，订货时按用户需求配套，配对法兰材质与现场管道材质相同，蒸汽测量建议采用分体。
*** 管道为矩形管道时，公称通径规格按*宽面尺寸选型。
**** 公称通径DN32选型代码为0D。

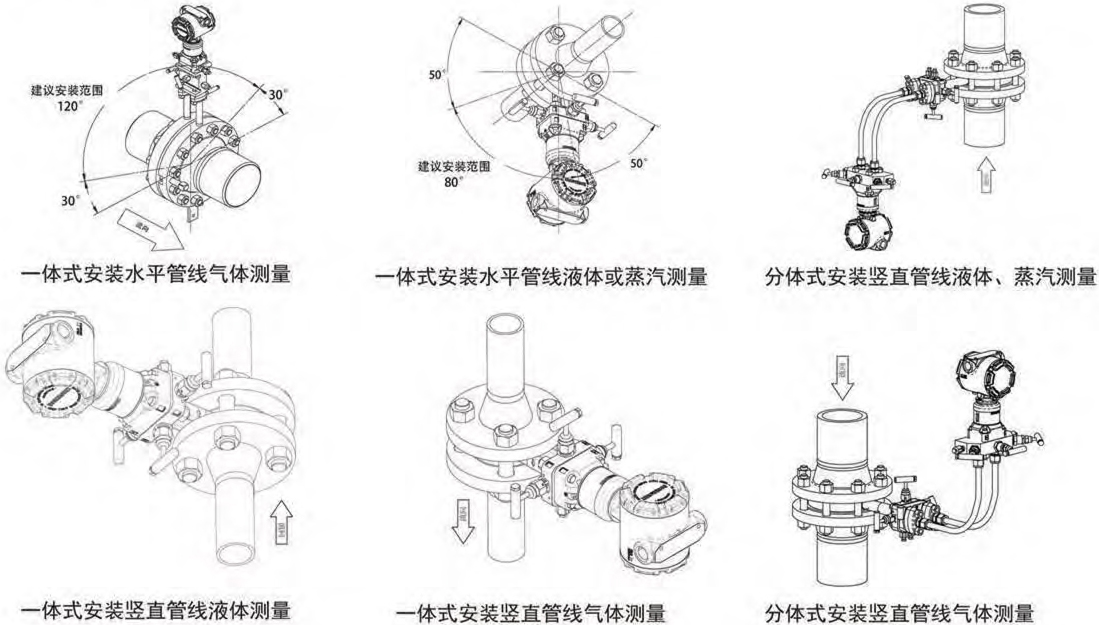

七、调整型流量计安装要求
1、直管段要求

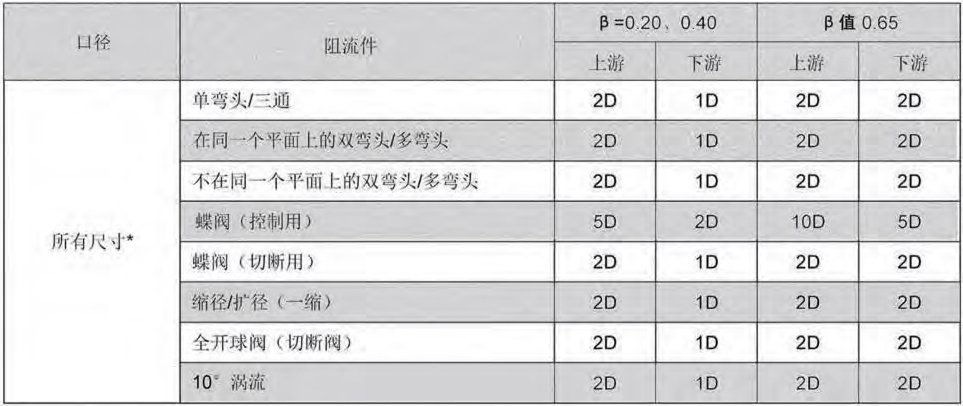

在平衡流量计的上下游采用适用的直管段长度，可将管线内适度流动干扰的影响降至*低限度。下表列出了推荐的直管段长度。

注意事项：（1）其他未列出扰动请同厂家咨询；（2）口径尺寸为DN50-DN600，其他管线数据请同厂家咨询
2、引压管线的安装
