产品描述

机翼测风装置
一、机翼测风装置主要特性
机翼测风装置同其他各种测风装置一样，是监测锅炉燃烧风量的种测量工具，可用来测量锅炉空气流量的装置，它可以直接安装在送风机入口和送风机与燃烧器之间的冷热风道上,由于其结构的独特性，安装时对前直管段的要求相对于其他测量元件要低很多，且不易堵塞，在维护与维修、对风道截面形状的要求、对装置前后一定范围内的气流流动的影响方面都优于其他测量元件，该装置能产生0~100mmH20或更大的压差信号，经差压变送器转换成标准电信号（0~10mA或4~20mA），该信号稳定，可实现锅炉的安全经济运行。

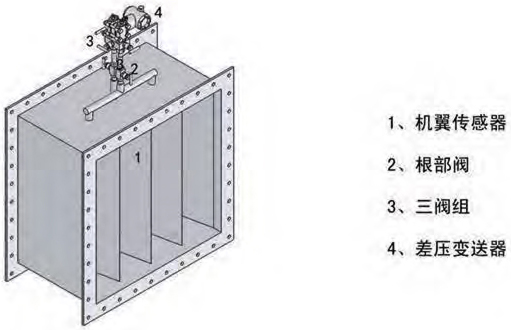

二、机翼测风装置的组成
机翼测风装置由机翼传感器、阀组和差压变送器组成。

三、机翼测风装置测量原理

本装置由安装在矩形或圆形风道中的机翼、差压取压装置及一段风道构成。机翼的每个节流件线分为四段，其中三段为各具曲率半径的弧形板，第四段为直形板。根据流体力学原理，风道内气流流经机翼测量装置时，如图一所示在机翼表面产生绕流，并在驻点A和弦点B（B'）之间产生压差。驻点A处的压力为全压，弦点B（B'）处的压力为静压。而由于B（B'）处通流截面收缩，静压下降，因此A和B（B'）之间的压差是比较大的。该压差△P与气流流速V（或流量0）之间呈一定的函数关系: V=f（OP.R）
V上等速，△P一压差，R一通流截面收缩比

四、机翼测风装置主要优势
1、本装置具有独特的机翼线型节流件，能产生较大的差压信号，测量稳定可靠;精度较高。
2、采用双机翼或多机翼结构，装置本身长度短，对前后直管段长度的要求低。
3、本装置节流件由于其端面为流线型设计，对流体阻力小，压损较小，产生的压力损失不超过差压值的14%；在*大流量（30%~10%）范围内，其测量误差小于*大流量的2%。
4、无活动可动部件，安装维护方便简单。

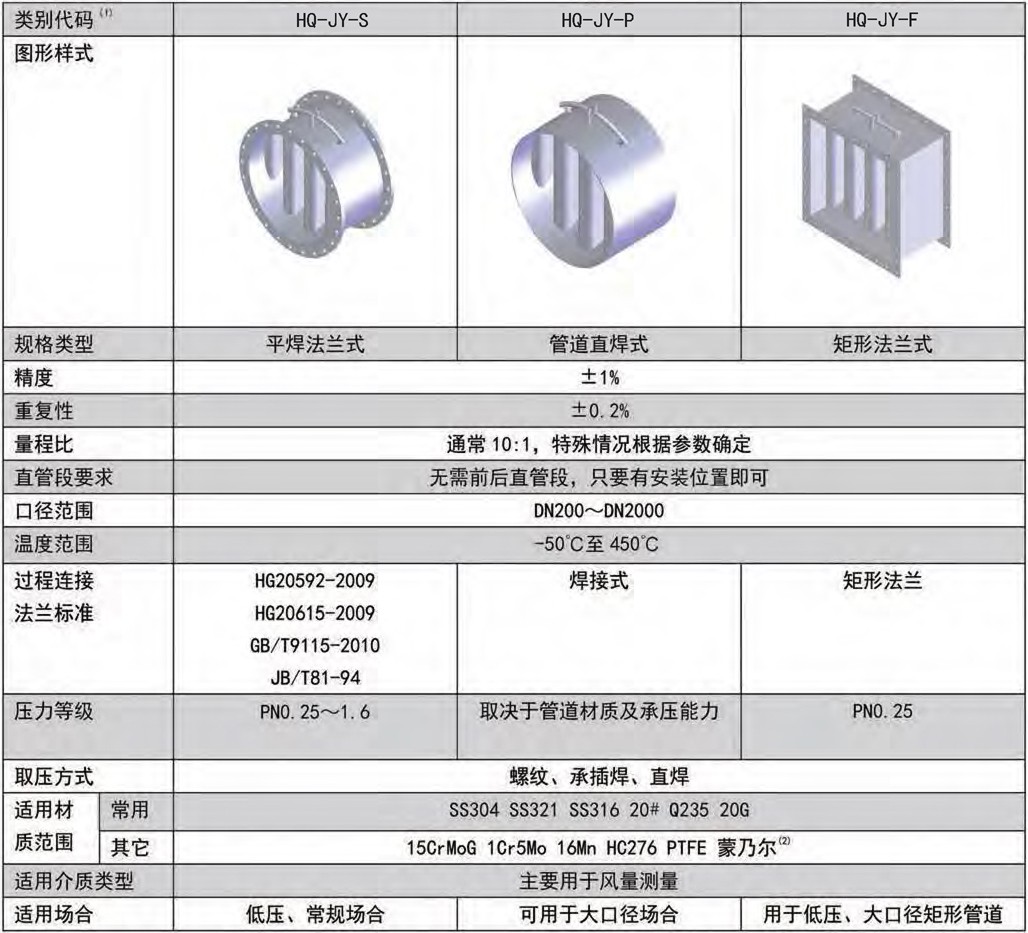

五、机翼测风装置规格类型

注：（1）选用产品前用对应用软件包进行流量汁算，为验证应用场合，要求提供完整的参数条件；
（2）其它特殊材质可选，具体情况请同厂家直接朕系；

六、机翼测风装置选型表
机翼测风装置选型代码表

HQ-JY

机翼测风装置

公称通径

□

DN20-2000

连接方式

管道直焊式

矩形法兰式

平焊法兰连接式

节流元件材质

SS304

SS321

SS316

15CrMoG

1Cr5Mo

16Mn

HC276

PTFE

蒙乃尔

SS316+碳化钨喷涂

耐磨合金钢

其他材质

阀体材质

SS304

SS321

SS316

20#

20#（碳钢）

Q235（碳钢）

15CrMoG

1Cr5Mo

16Mn

HC276

PTFE

蒙乃尔

其他材质

取压口及短管材质

SS304

SS321

SS316

15CrMoG

1Cr5Mo

16Mn

HC276

PTFE

蒙乃尔

其他材质

法兰标准

无意义

HG20592-2009（化工部）

HG20615-2009（美标）

GB/T9115-2010（化工部新标）

JB/TB1-94（国标）

矩形法兰

补偿形式

无补偿

温度补偿

压力补偿

温压补偿

测量介质

风量

压力等级

0.25 MPa

0.6 MPa

1.6 MPa

特殊定制

法兰密封面

无意义（用于直焊式选型）

其他

取压口规格

1/2”NPT螺纹

3/4”NPT螺纹

承插焊-接管Φ14

直焊-接管Φ14

其他类型

* 一体式含焊接式取压阀、三阀组及取压短管与流量本体焊接成套供贷，取压短管/取压阀/三阀组材质与取压口相同（根据现场工艺要求，取压阀可选用承插焊截止阀，承插焊闸阀或其它类型和材质的阀门），配对法兰材质与现场管道材质相同，变送器按用户需求配套。
** 分体式不含所有安装附件，订货时按用户需求配套，配对法兰材质与现场管道材质相同。
