HQ-UDZ系列智能电接点液位计，从1点到32点电极筒配套。主要用于锅炉汽包、高低加热器、除氧器、蒸发器、水箱等的液位测量。装置由测量筒和二次仪表组成。二次仪表采用单片机进行信号处理，汽红水绿双色发光二极管显示液位，以及发光二极管指示工作状态。具有测量准确、操作简便、性能稳定、运行可靠、界面醒目美观等特点。

HQ-UDZ系列智能电接点液位计面板布局
双色发光二极管：指示液位的高度（绿色表示有水，红色表示无水）；
两位数码管：用于显示液位变送输出的百分比值；
蜂鸣器：在高位、低位及危低报警时鸣响；
高报：当液位高于高位报警点时，高位报警指示灯亮；
启泵：当泵启动时启泵指示灯亮；
低报：当液位低于低位报警点时，低位报警指示灯亮；
危低：当液位低于危低报警点时，低位报警指示灯亮；
排污：当仪表处于排污状态时，排污指示灯亮；
参数键：用于进入仪表参数设置状态及保存参数；
启泵/停泵键：按动一次，改变水泵当前的工作状态；
排污键；在运行状态按动一次，仪表进入排污状态。在参数菜单状态，按动一次，用于进入参数输入状态，在参数输入状态，用于增大当前显示的参数。

消音键：在运行状态，并报警时，按动一次，关闭报警音；再按一次解除。在参数输入状态，用于减小当前参数。

1．工作电压：AC85V－AC264V （或DC120V－DC380V）
2．工作温度：-10--50℃
3．工作湿度：≤85%
4．液位显示点数：7、11点
5．4~20mA变送输出
6．外形尺寸：竖式 80mmX160mmX160mm（宽X 高X 长）
开孔尺寸：竖式 76mmX152mm（宽X 高）
7．报警输出：包含高位报警、低位报警、危低报警。均为常开触点
8．启泵输出：常开触点（启泵和报警输出点可重新设定）
9．输出触点容量：AC220V 10A
10．输入回路*大动作值：液体阻值≤51KΩ （可设置范围51KΩ—355KΩ，对应参数设置值0—99）
10．功耗：≤5W

HQ-UDZ系列智能电接点液位计选型表



HQ-UDZ系列智能电接点液位计二次仪表选型：

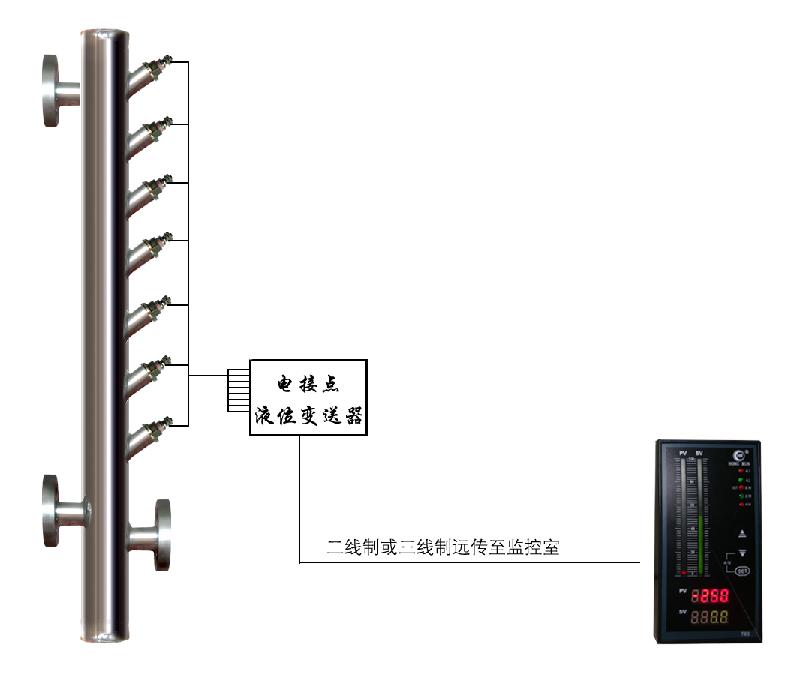

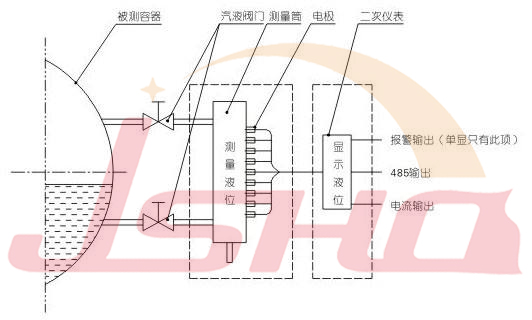

HQ-UDZ系列智能电接点液位计安装示意图

HQ-UDZ系列智能电接点液位计现场安装实物图
