• 产品描述
•

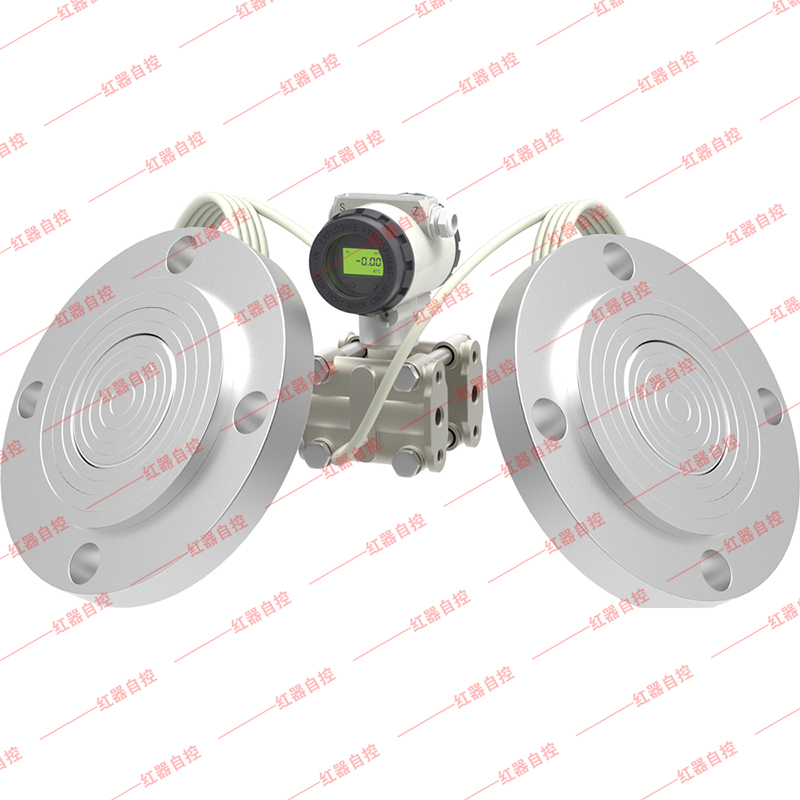

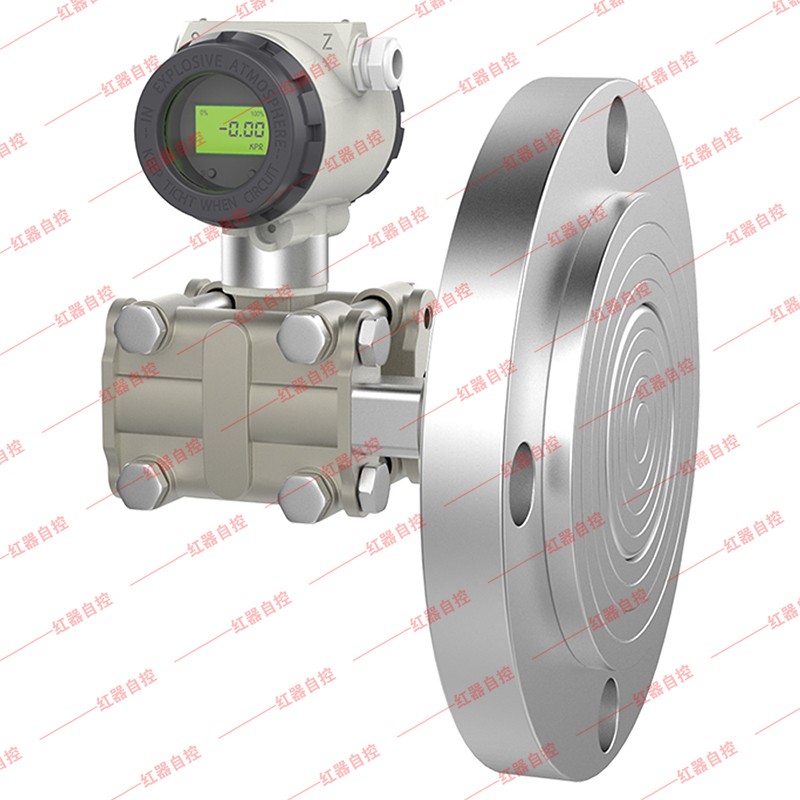

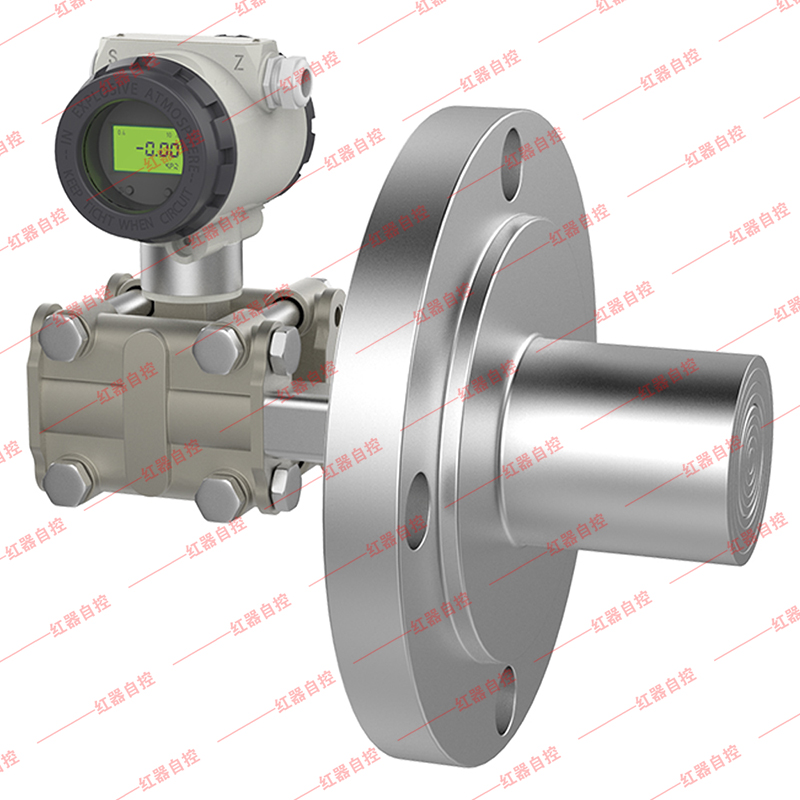

  LT型  单平法兰式液位变送器 用于防腐介质的压力或液位测量	LT-C型  单插法兰式液位变送器 用于高粘稠介质的压力或液位测量	DPYC型  双平法兰式液位变送器 用于防腐介质的压差或液位测量

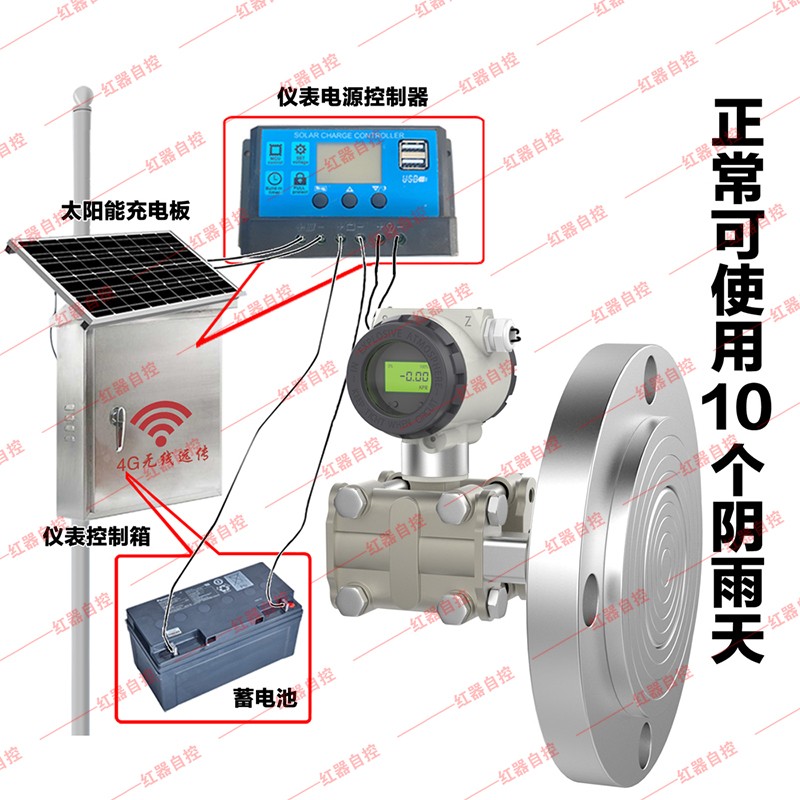

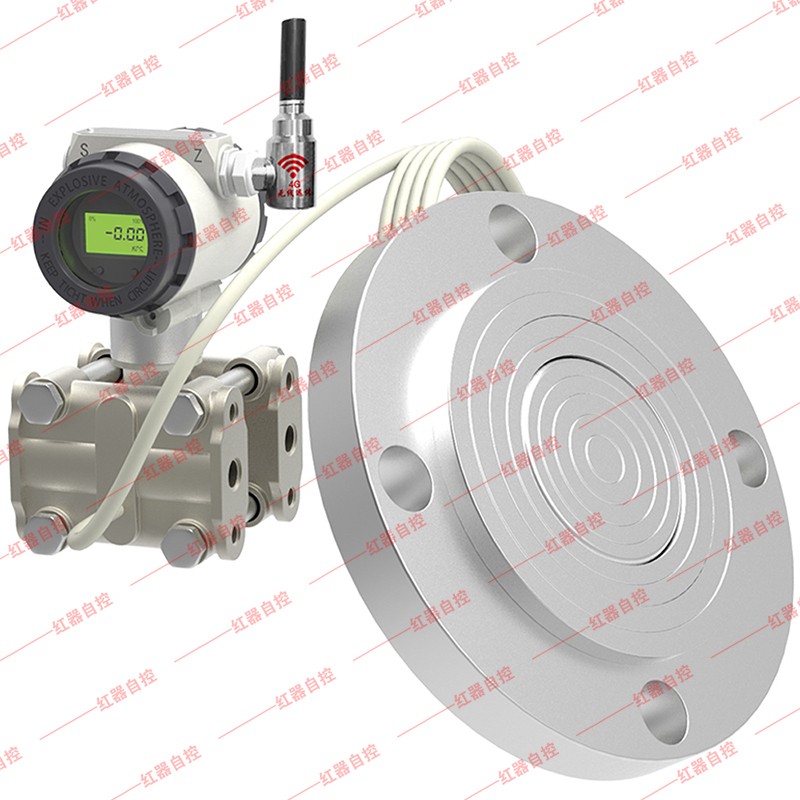

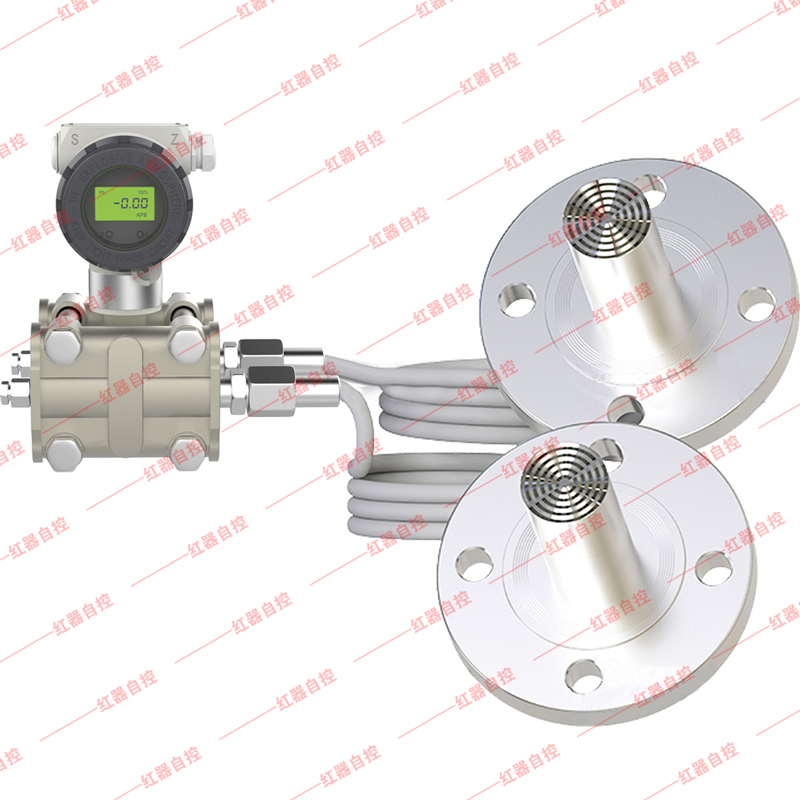

  DPXC型  双插法兰式液位变送器 用于高粘稠介质的压差或液位测量	LT-Y型  无线远传式法兰式液位变送器 仪表可以通过无线采集各种测量数据， 主要用于野外及偏远地区仪表计量	D型  光伏供电式法兰式液位变送器 可长期使用于无电源场所 （可使用30个阴雨天气）
  GP型  单插法兰式液位变送器 用于高粘稠介质的压差或液位测量




  HQ1151/3051/3351/3851法兰液位变送器

  产品概述

  ━ Product featuresv1 ━

  HQ1151/3051/3351/3851法兰液位变送器产品详细介绍：

  HQ1151/3051/3351/3851LT-Y法兰液位变送器的关键原材料，元器件和零部件均源自进口或合资，整机经过严格组装和测试，该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内*为流行，并被广泛使用的两种变送器（罗斯蒙特3051与横河EJA）的结构优点，让使用者有耳目一新的感觉，同时与传统的系列产品在安装上可直接替换，有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，该系列产品除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。 1151/3051LT型法兰液位变送器,可对各种容器进行**的液位和密度测量，有平法兰和插入式法兰供选择，法兰有3英寸或4英寸，规格有1501b和3001b的法兰，也可根据用户定制法兰，法兰膜片材料可选。

  HQ1151/3051/3351/3851法兰液位变送器模拟型特点

  ● 精度高● 量程、零点外部连续可调● 稳定性能好● 正迁移可达500%、负迁移可达600%● 二线制● 阻尼可调、耐过压● 固体传感器设计● 无机械可动部件、维修量少● 重量轻（2.4kg）● 全系列统一结构、互换性强● 小型化（166mm总高）● 接触介质的膜片材料可选● 单边抗过压强● 低压浇铸铝合金壳体

  HQ1151/3051/3351/3851法兰液位变送器智能型特点：

  ●全性能：+（-）0.25F.S●超级的测量性能，用于压力、差压、液位、流量测量●数字精度：+（-）0.05%●模拟精度：+（-）0.75%+（-）0.1%F.S●稳定性：0.25% 60个月●量程比：100：1●测量速率：0.2S●小型化（2.4kg）全不锈钢法兰，易于安装●过程连接与其它产品兼容，实现*佳测量●世界上唯壹采用H合金护套的传感器（砖利技术），实现了优良的冷、热稳定性●采用16位计算机的智能变送器●标准4-20mA，带有基于HART协议的数字信号，远程操控●支持向现场总线与基于现场控制的技术的升级。●差压：0~1.3-1MPa



  技术参数

  ━ Technical parameters ━



  接液材质	标配：316L不锈钢          典型：钛合金、钽膜片
  电源	12～36VDC    推荐24VDC （功耗≈30mA）
  输出	4～20mA （标配）       2路继电器输出（显示型 选配）
  温漂	≤±0.05％FS／℃  ( 温度范围-20～85℃ ）
  零点	≤±0.02%/℃ 典型值           ≤±0.04%/℃ ***大值
  满点	≤±0.02%/℃ 典型值           ≤±0.04%/℃ ***大值
  零漂	≤0.3%满量程
  热回差	≤±0.5%满量程
  精度	≤±0.5% 满量程
  介质温度	-25℃ ～ +85 / +150 / +200℃
  储存温度	-35℃～+85℃
  显示范围	-1999～9999
  粗糙度	Ra＜0.8
  机械冲击	100g/1ms
  机械震动	max.20g：15-2000Hz
  电磁兼容	干扰影响：Class B    抗干扰性：符合工业场合要求
  填 充 液	1：硅油       2：合成油或卫生油
  响应时间	电流输出 max.2ms     电压输出 max.10ms
  防护等级	标配：IP65      定制:IP67
  安装位置	任意(校验位置变送器竖直，接液膜片朝上)



  外形尺寸

  ━ Overall dimension ━





  卫生型卡盘尺寸对照表

  ━ Health type chuck size table ━





  法兰外形尺寸对照表

  ━ Comparison table of flange dimensions ━







  无线远传型
  ◆网络优，搭载Cat-1网络,10Mbps下载,5Mbps上传,满足80%的数据传输应用 场景;
  ◆延迟低,4G网络承载,毫秒级延时体验；覆盖广,基于现有运营商4G网络,稳 定性高;
  ◆双卡单待,内置贴片SIM卡,可免插卡使用;配合外置卡槽实现双卡切换,联 网有保障;
  ◆选用RS485串口,支持5~16V宽电压供电,适配更多应用场景;
  ◆具有体积小,便安装; 数据量小,每月数据流控制在100M左右;
  ◆支持网络透传模式、HTTPD 模式、短信透传模式三种模式，可发送中英文短信；
  ◆网络透传模式拥有 4 路独立 socket，支持各路 socket 备份，支持KEEP-ALIVE 机制，增强连接稳定性；
  ◆每路连接支持 20 包数据缓存，每包数据***大 4K，支持注册包，心跳包数据；



  HQ1151/3051/3351/3851法兰液位变送器选型方式



  HQ3051-	法兰式液位变送器（旧版型号1151/3351/3851）
  类型	LT-	单法兰液位变送器
  	LT-C-	单插式法兰液位变送器
  	LT-Y-	远传单法兰液位变送器
  	DPYC-	双法兰液位变送器
  	DPXC-	双插法兰液位变送器
  	GP	单插双法兰液位变送器
  规格		0	0-1.6～10MPa
  		3	0-1.3～7.5KPa
  		4	0-4~40KPa
  		5	0-40~200KPa
  		6	0-0.16KPa~1.0MPa
  		7	0-345～2068KPa
  		8	0-117KPa～1MPa
  		9	0-0.4～2.5MPa
  输出信号			E	非智能型（4-20mA输出）
  			S	智能型（HART协议+4-20mA）
  插入方式				A0	平
  				A2	50
  				A4	100
  				A6	150
  接液材质					B0	316LSST
  					B2	哈氏C-276
  					B4	钽
  安装法兰						□	法兰规格
  结构材料							A1	法兰接头/排气/排液阀/隔离膜片
  							22	316不锈钢/316不锈钢/316不锈钢
  							23	316不锈钢/316不锈钢/哈氏合金C
  							24	316不锈钢/316不锈钢/蒙乃尔
  							25	316不锈钢/316不锈钢/钽
  							33	哈氏合金C/哈氏合金C/哈氏合金C
  							35	哈氏合金C/哈氏合金C/钽
  							44	蒙乃尔/蒙乃尔/蒙乃尔
  附加功能								Z	1/2NPT锥管螺纹接头
  								D	隔爆型EXd II CT6
  								B1	管装弯支架
  								B2	板装弯支架
  								B3	管装平支架
  								C0	1/2-14NPT锥管内螺纹接头
  								C1	1/2-14NPT引压接头后部焊接引压管φ14
  								C2	丁字形螺纹接头M20×1.5，带后部焊接Ф14 引压管的球锥连接头
  								D	隔爆型EXd II CT6
  								D1	侧面泄放阀在压力室上部
  								D2	侧面泄放阀在压力室下部
  								M1	0~100%线性指示表
  								M2	LED数字显示器
  								M3	LCD数字显示器
  								S1	一个远传装置
  								S2	二个远传装置
  								PD	配对法兰、垫片及螺丝
  测量精度									1	0.075%
  									2	0.2%
  									3	0.5%
  									4	1.0%




  法兰安装
  安装法兰标准按ANSI有3〃和4〃规格，法兰等级分为150LB（2.5MPa）及300LB（5.0MPa），法兰安装尺寸见下图表。如用户采用GB9116-88标准，则DN=80、100、PN=2MPa请注明。接液膜片材料有316L、哈氏C-276、蒙耐尔、钽等。用户不注明，时以3〃150LB安装法兰及接液膜片材料31供货。

  法兰式液位变送器外型尺寸
